Чувствительные элементы платиновые (ЭЧП) латунные
для измерения температуры твердых, сыпучих и газообразных сред
| ТУ 50-98 ДДШ 4 679 001 ТУ
НАЗНАЧЕНИЕ:
Платиновые чувствительные элементы предназначены для измерения температуры твердых, сыпучих и газообразных сред.
Средняя наработка на отказ при номинальной температуре применения - 200 000 ч.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ЭЧП |
|
диапазон измеряемых температур, °C |
-50…+180 |
|
номинальная статическая характеристика (НСХ) |
50П, 100П, 1000П, Pt50, Pt100, Pt1000 |
|
класс допуска |
А, В, |
|
время термической реакции, с |
15 |
|
степень защиты от пыли и воды |
IP00 |
|
материал защитной арматуры |
ЛАТУНЬ |
|
материал выводов и диаметр |
Медь d=0,5 мм |
|
номинальное значение α, °Cˉ¹ (W100) |
0,00391 (1,3910); 0,00385 (1,3850) |
|
устойчивость к вибрации |
группа исп. V4 |
|
вид климатического исполнения |
У3, Т3 |
|
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допуска |
Показатель тепловой инерции |
Материал выводов |
|

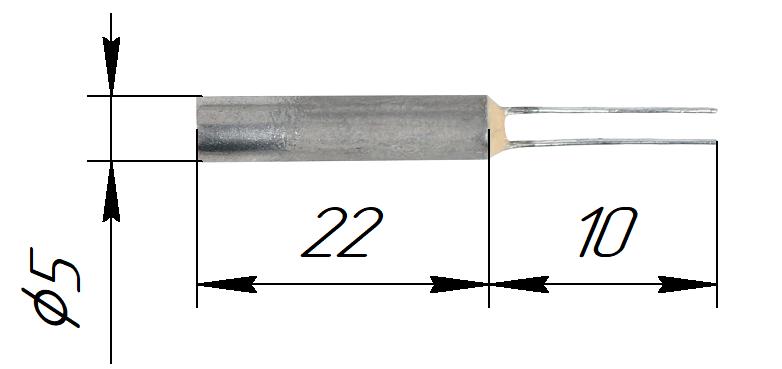

ДЛИНА l = 22 мм
|
-70 |
0,00391 |
50П |
A |
15 |
медь Ø0,5 мм |
|
-71 |
B |
|||||
|
-72 |
100П |
A |
||||
|
-73 |
B |
|||||
|
-80 |
0,00385 |
Pt50 |
||||
|
-81 |
Pt100 |
|||||
|
ДЛИНА l = 28 мм
|
-74 |
0,00391 |
500П |
А |
||
|
-75 |
В |
|||||
|
-82 |
0,00385 |
Pt500 |
|

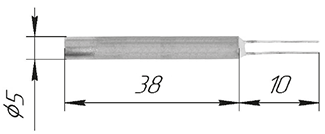

ДЛИНА l = 38 мм
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допуска |
Показатель тепловой инерции |
Материал выводов |
|
-76 |
0,00391 |
1000П |
A |
15 |
медь Ø0,5 мм |
|
|
-77 |
B |
|||||
|
-83 |
0,00385 |
Pt1000 |
|

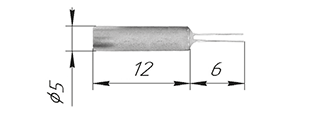

ДЛИНА l = 12 мм
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допуска |
Показатель тепловой инерции |
Материал выводов |
|
-169 |
0,00391 |
50П |
A |
15 |
медь Ø0,5 мм |
|
|
-170 |
B |
|||||
|
-171 |
100П |
A |
||||
|
-172 |
B |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Элемент термометрический чувствительный платиновый ЭЧП-70»
