Преобразователи термоэлектрические (термопары)

В настоящее время преобразователи термоэлектрические (термопары) являются неотъемлемой частью измерительных систем в технологических процессах промышленных предприятий.

Современные термопреобразователи (термопары) имеют температурные диапазоны:

  • хромель-копелевые – от -40 до +600 °С;
  • хромель-алюмелевые – от -40 до +1050 °С;
  • платинородий-платиновые – от 0 до +1300 °С;
  • платинородиевые – от +300 до +1600 °С.

НСХ этих термопар стандартизованы, причем, российские стандарты соответствуют международным.

Стандартизованы также пределы допускаемых отклонений термо-ЭДС от НСХ. Например, для хромель-алюмелевых термопар ХА(К) класса допуска 2 он составляет ±2,5 °С в диапазоне измерений от -40 до + 333 °С и ± 0,0075t в диапазоне от 333 до 1300 °С.

Это обеспечивает взаимозаменяемость термопар, в том числе и импортных.

Преобразователи термоэлектрические (термопары) имеют следующие основные особенности:

  • Они являются генераторами термо-ЭДС, причем величина этой ЭДС зависит от разности температур между рабочим («горячим») спаем и свободными («холодными») концами.
  • Стандарт на термопары нормирует их номинальные статические характеристики (НСХ) , пределы допускаемого отклонения от НСХ при температуре свободных концов 0°С.
  • При измерениях приходится учитывать температуру свободных концов термопары, применять их термостатирование или использовать устройства компенсации температуры свободных концов термопар, или измерять температуру свободных концов и вводить соответствующую поправку.
  • Цепи, соединяющие термопару с вторичным прибором, должны быть выполнены компенсационными проводами, иначе возникает погрешность, величина которой зависит от температуры в точке контакта термопары с инородными проводниками. Температура применения компенсационных проводов не более 200°С.
  • Для термопар из неблагородных металлов используются компенсационные провода из тех же сплавов (ХА, ХК и т.д.).

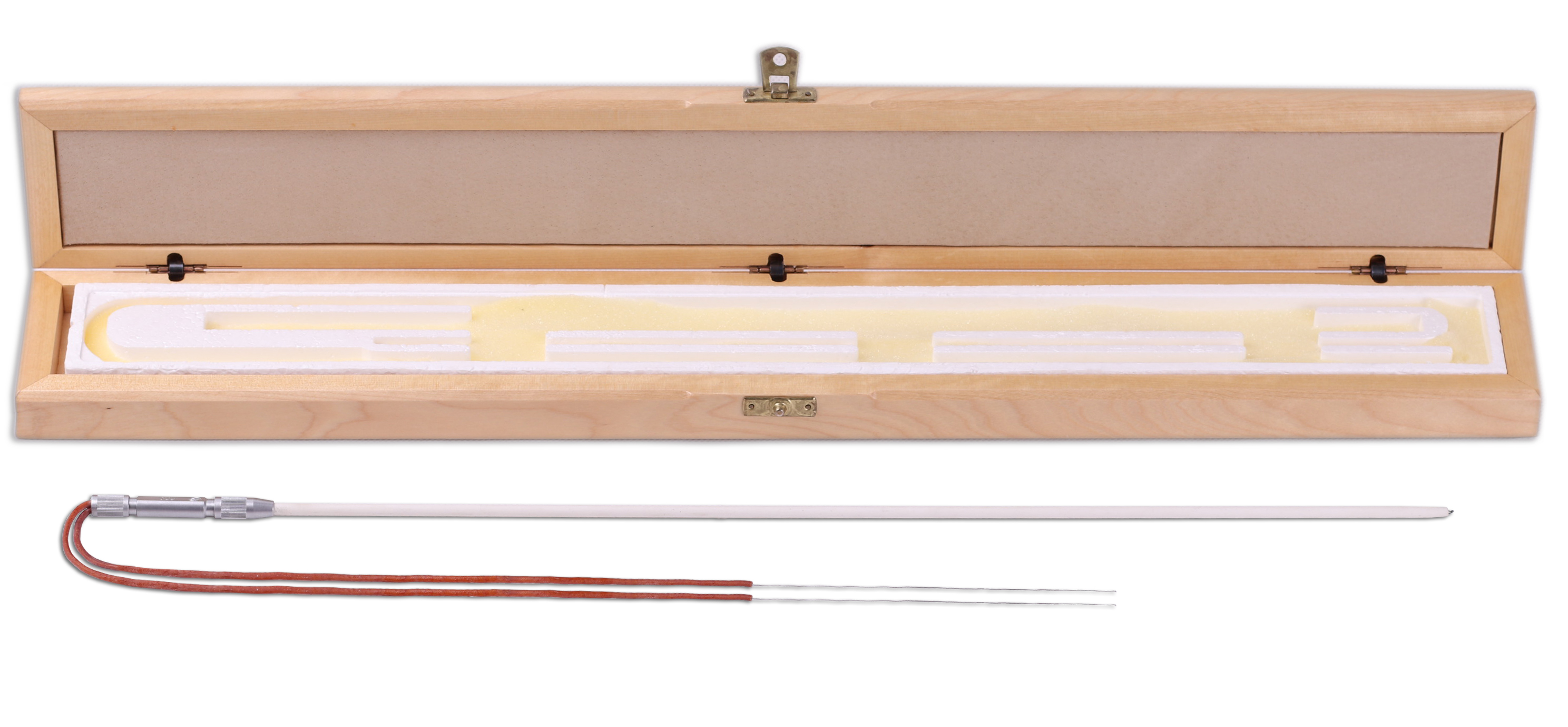

Для преобразователей термоэлектрических (термопары) из благородных металлов разработаны и выпускаются компенсационные провода из сравнительно дешевых специальных сплавов, дающих такую же термо-ЭДС, как и термопара соответствующего типа. Это делается для платинородий-платиновых термопар типа ТПП «S».

Для платинородиевых термопар типа ТПР («В») компенсационные провода не требуются, если свободные концы термопары выведены в зону, температура которой не превышает 200°С, так как до этой температуры термопара ТПР имеет низкую термо-ЭДС.
Поэтому соединение с вторичным прибором можно выполнять медными проводами, погрешность от этого не превысит 3°С.

При монтаже термопар на объекте необходимо обеспечение хорошей теплопередачи от измеряемой среды к рабочему спаю и снижения теплопередачи вдоль защитной арматуры термопары. Это достигается выбором оптимальной глубины погружения рабочего спая, и составляет, как правило, не менее 20 диаметров защитной арматуры термопар.

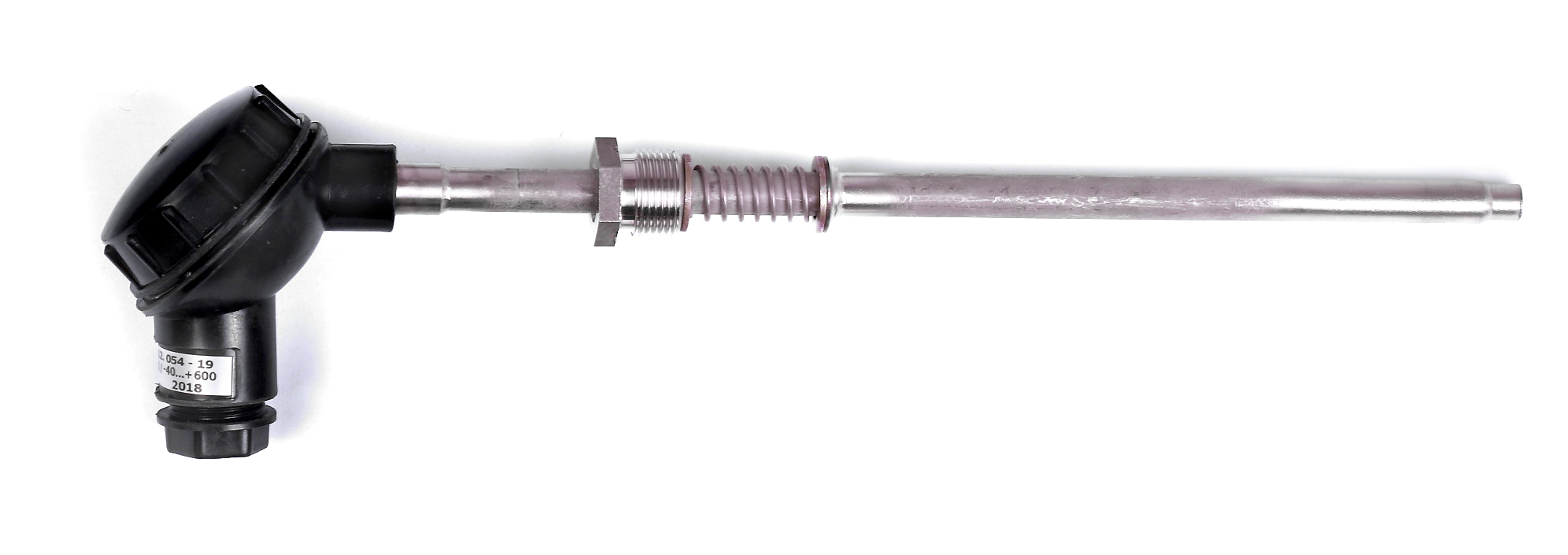

При температурах до 800°С защитная арматура термопар выполняется из стали 12Х18Н10Т.

При температурах до 1050°С – из стали 15Х25Т, сплава ХН78Т,

При температурах до 1200…1300°С – из сплава ХН45Ю.

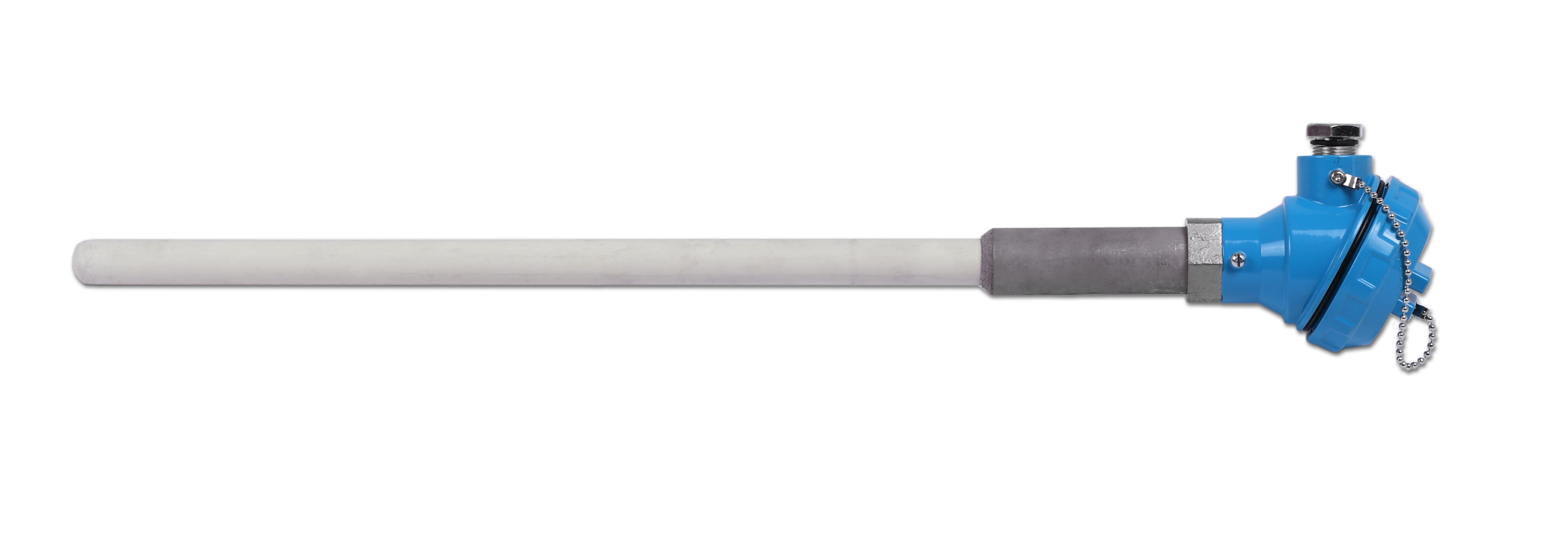

При более высоких температурах, а также для защиты от агрессивной среды используются керамические защитные чехлы: из корунда, карбида кремния и даже искусственного сапфира.

Существенные преимущества дает использование кабельных термопар, так как они допускают изгиб при монтаже на объекте. Кроме того, они могут быть изготовлены с внешним диаметром 1 мм, что позволяет использовать их в труднодоступных местах или на малых объектах.



Информация в разделе соответствует Свидетельству об официальной регистрации базы данных «Преобразователи термоэлектрические платинородий-платиновые, платинородиевые; Многозонный и поверхностные преобразователи термоэлектрические; Термопреобразователи с унифицированным выходным сигналом; Узлы и детали для монтажа и ремонта датчиков температуры» №2007620413 от 04.12.2007
