Излучатели - протяженное черное тело ПЧТ-540/40/100

     | ТУ 4276-002-02566540-2003

НАЗНАЧЕНИЕ:
ПЧТ-540/40/100 предназначено для проверки диапазона измерения и определения погрешности тепловизионных приборов (тепловизионных и термографических систем, сканирующих пирометров, тепловизоров и других средств бесконтактного контроля температуры) в диапазоне температур от 30 до 95˚С, а также определения с использованием мир угла поля зрения и геометрических параметров разрешения по горизонтали и вертикали данных тепловизионных приборов.

КРАТКОЕ ОПИСАНИЕ:

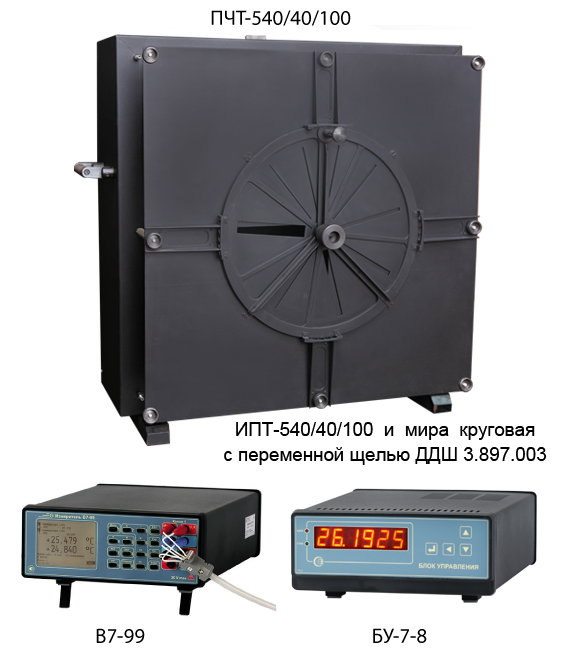

Основными составными частями излучателя в виде модели протяженного черного тела ПЧТ-540/40/100 являются:

• излучатель протяженный тепловой ИПТ;
• блок управления БУ-7-8:
• эталонный термометр сопротивления ЭТС-100;
• измеритель универсальный прецизионный В7-99;

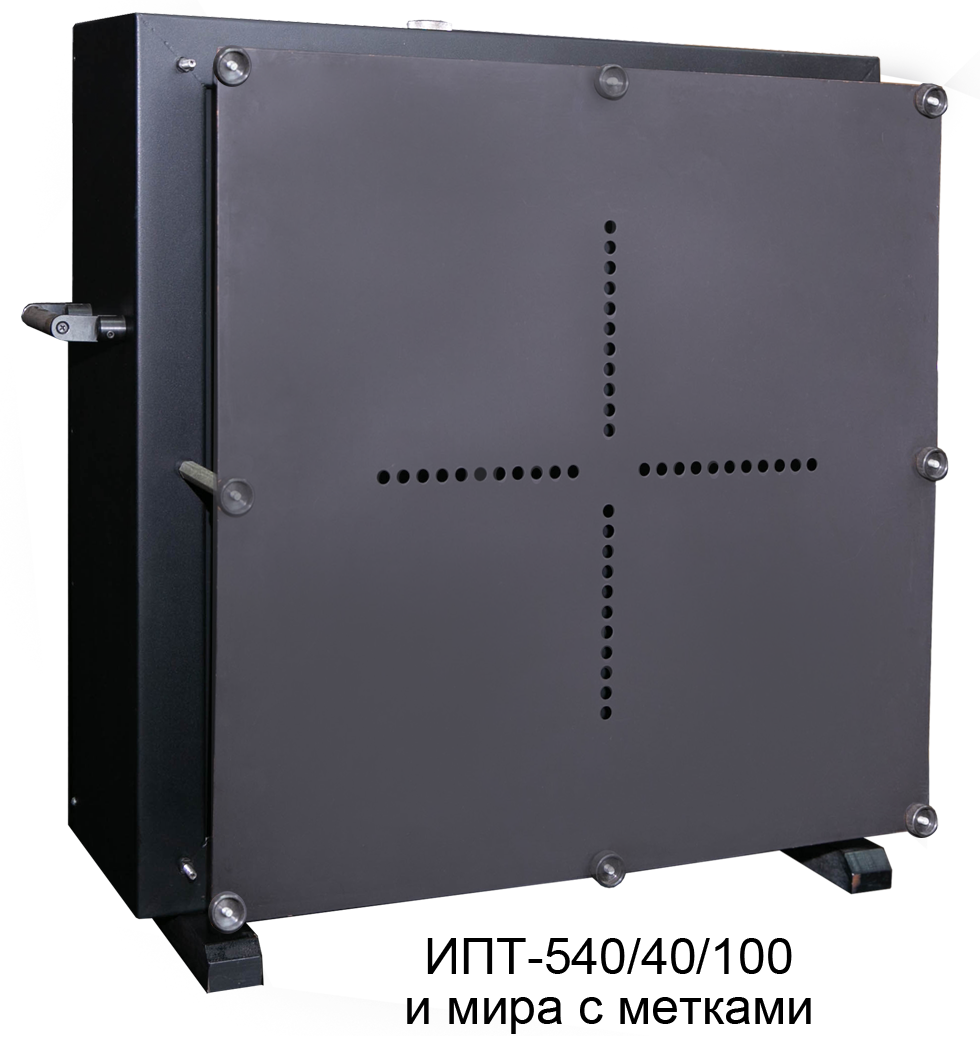

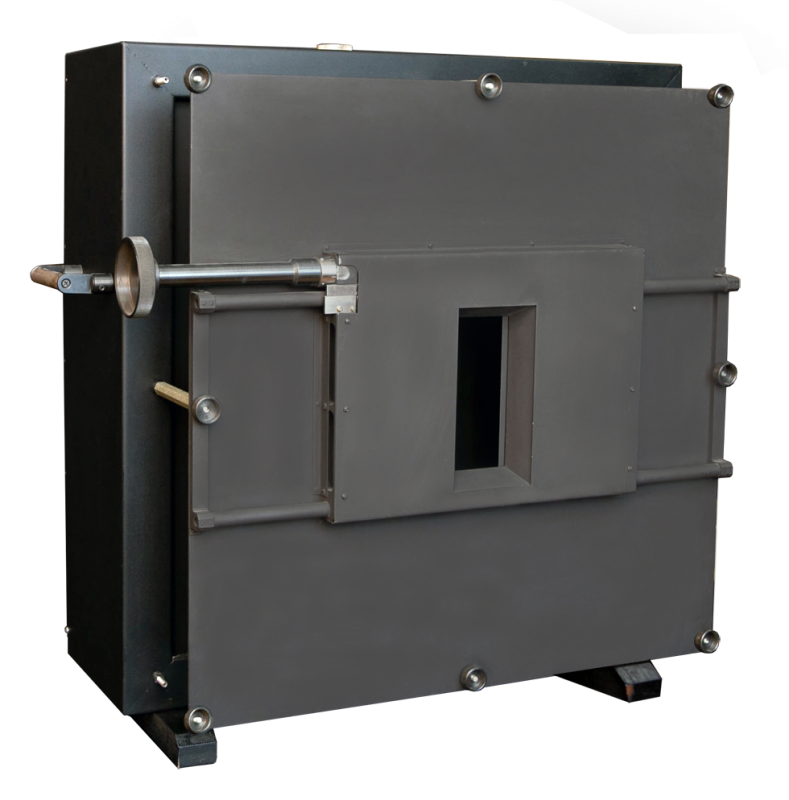

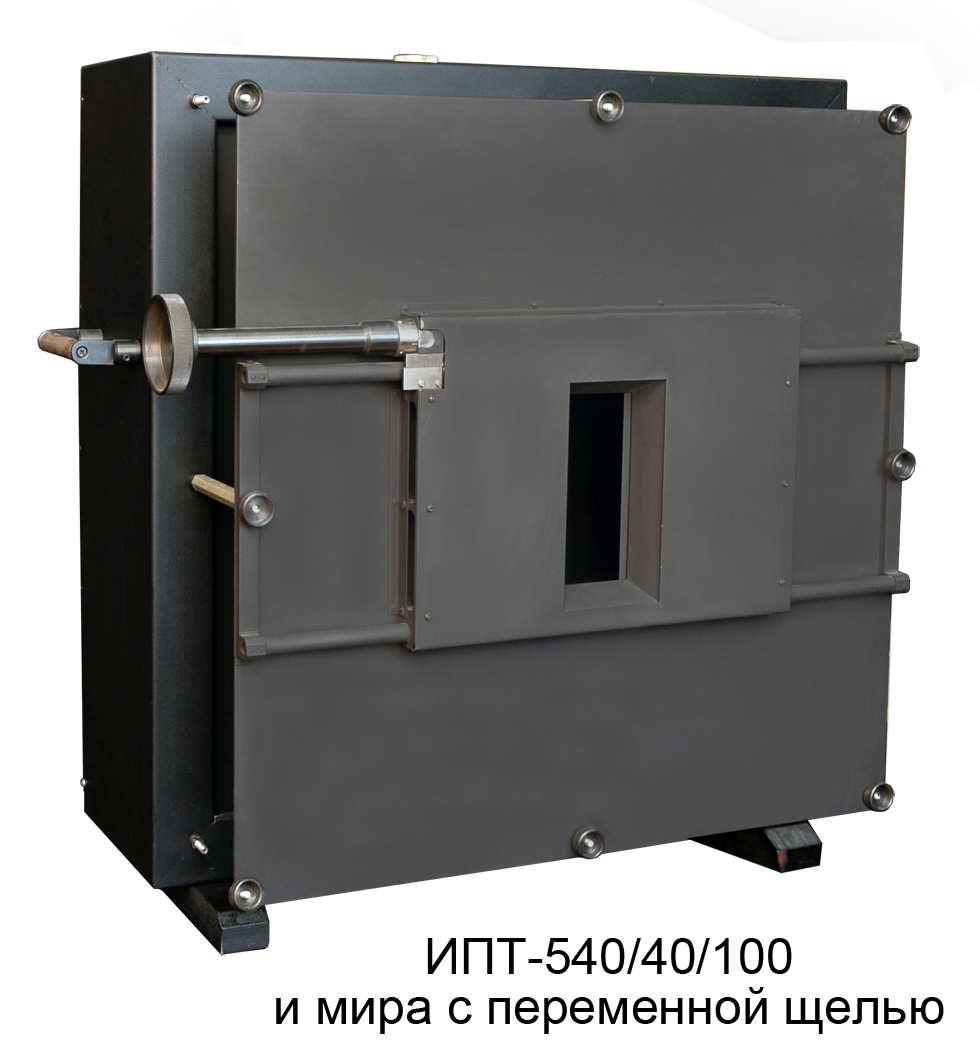

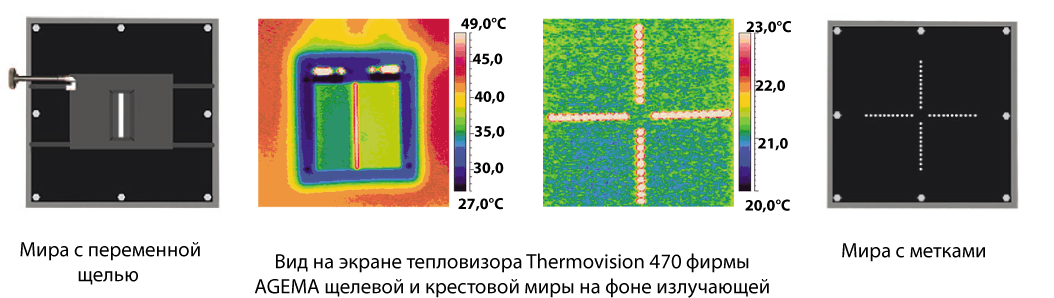

• набор мир: крестовая, щелевая и круговая.

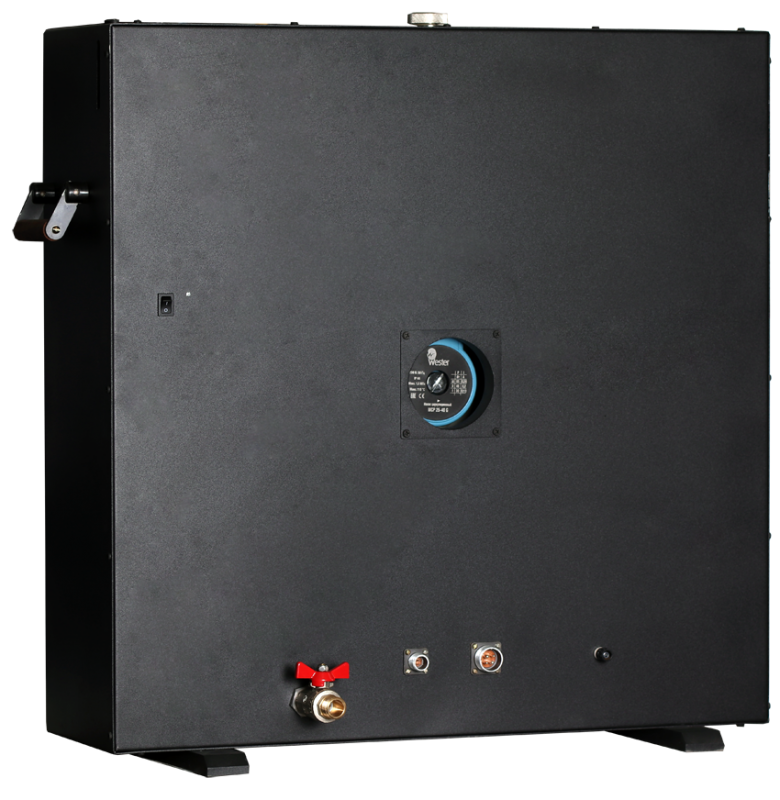

ИПТ выполнен в металлическом корпусе, с лицевой стороны которого расположена излучающая поверхность, которая имеет специальное глубокоматовое покрытие, обеспечивающее заданный коэффициент излучательной способности. В находящийся внутри ИПТ резервуар через горловину, расположенную в его верхней части, заливается теплоноситель - дистиллированная вода (около 18,5 л). Уровень теплоносителя при этом контролируется по указателю уровня, расположенному на боковой стенке ИПТ.

Поддержание температуры излучающей поверхности ПЧТ-540/40/100 поддерживается путем регулирования температуры теплоносителя.

Блок управления БУ-7-8 при помощи датчика, расположенного в резервуаре, определяет приближенное значение температуры теплоносителя и поддерживает температуру теплоносителя, примерно соответствующую заданной. За счет использования внутри резервуара теплового экрана специальной конструкции и системы принудительного перемешивания жидкости температура излучающей поверхности поддерживается практически равной температуре теплоносителя, и обеспечивается заданный градиент температуры по излучающей поверхности.
Точное значение температуры излучающей поверхности измеряется при помощи эталонного термометра сопротивления ЭТС-100, который устанавливается в специальный колодец. Для определения температуры производится измерение сопротивления ЭТС-100 при помощи измерителя универсального прецизионного В7-99, затем значение сопротивления пересчитывается в значение температуры.

УНИКАЛЬНОСТЬ РАЗРАБОТКИ:

ПЧТ-540/40/100 не имеет российских аналогов.
На сегодняшний день ПЧТ-540/40/100 является единственным в России средством поверки, калибровки и градуировки тепловизоров и сканирующих пирометров.

ИСТОРИЯ СОЗДАНИЯ ПЧТ-540/40/100:
В процессе моделирования и разработки конструкции ПЧТ-540/40/100 принимали участие ведущие специалисты по температурным измерениям в области бесконтактной термометрии Всероссийского научно-исследовательского института им. Д.И. Менделеева (ВНИИМ, С-Петербург).

Первый образец излучателя ПЧТ-540/40/100 с комплектом мир был изготовлены в 2001 году по техническому заданию ВНИИМ для использования как средство измерений технических характеристик тепловизионных систем, а также как средство их поверки. Данный образец ПЧТ-540/40/100 был проверен во ВНИИМ на соответствие заявленным техническим характеристикам.

На сегодняшний момент ПЧТ-540/40/100 применяется во ВНИИМ для исследования технических характеристик тепловизионных приборов.
