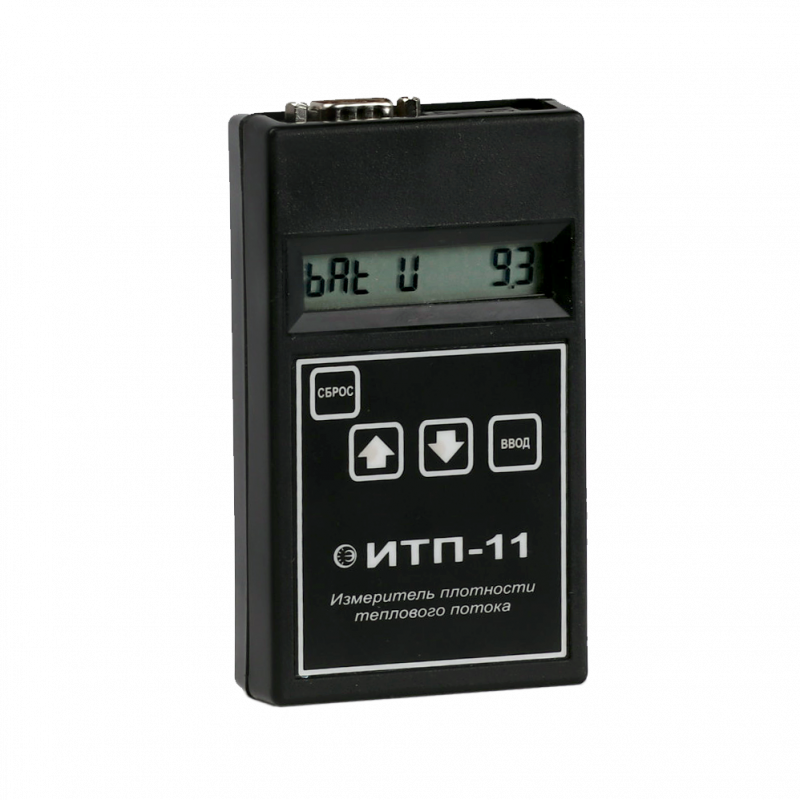

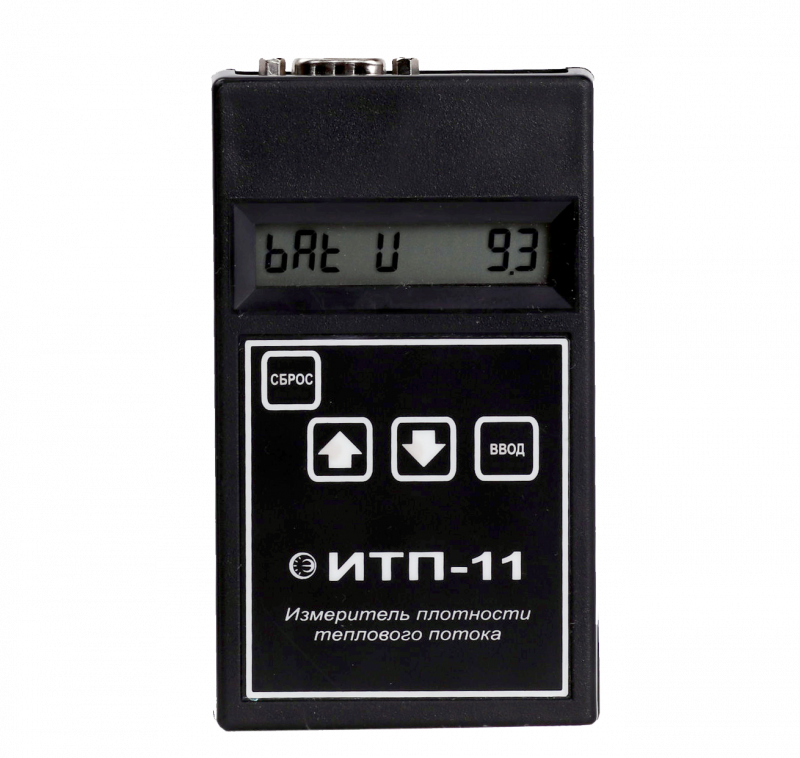

Измерители плотности теплового потока и температуры ИТП-11

Скачать PDF
Цена и срок изготовления
по запросу
| ТУ 4211-074-02566540-2006

НАЗНАЧЕНИЕ:
Измеритель плотности теплового потока и температуры ИТП-11 предназначен для измерения плотности теплового потока и температуры с возможностью сохранения измеренных значений во внутренней энергонезависимой памяти прибора и передачи их в ЭВМ. Для измерения плотности теплового потока к прибору подключаются преобразователи плотности теплового потока с коэффициентом преобразования от 10,0 до 99,9 Вт/м2мВ. Для измерения температуры к прибору подключаются преобразователи термоэлектрические (термопары) по ГОСТ Р 8.585-2001 любой конструкции.



ОСОБЕННОСТИ:

  • наличие внутренней энергонезависимой памяти, позволяющей хранить данные после выключения питания прибора;
  • запись в энергонезависимую память до 20 измеренных значений теплового потока или температуры и просмотр этих значений на индикаторе прибора;
  • автоматическая непрерывная регистрация в энергонезависимую память до 12 000 измеренных значений плотности теплового потока или температуры с интервалами 1.0, 2.0, 5.0, 15, 30, 60, 120 секунд с возможностью передачи этих данных в ЭВМ;
  • работа с преобразователями плотности теплового потока с коэффициентом преобразования от 10,0 до 99,9 Вт/м2мВ и двумя типами термопар. Переключение типа датчика осуществляется с клавиатуры прибора.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
Прибор имеет порт RS-232 для связи с компьютером. С прибором поставляется специальное сервисное программное обеспечение, выполняющее следующие функции:

  • считывание данных из памяти прибора;
  • обработка полученных данных: представление их в табличном и графическом видах;
  • сохранение полученных данных в файл на ЭВМ с возможностью последующей загрузки этого файла в оболочку сервисного программного обеспечения.



КОМПЛЕКТНОСТЬ:

  • ИТП-11;
  • набор вилок для подключения датчика;
  • кабель для связи с компьютером;
  • программное обеспечение;
  • руководство по эксплуатации.



Батарея питания в комплект поставки не входит.

Датчики плотности теплового потока и температуры в комплект поставки не входят, выбираются в разделах ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ и ИЗМЕРИТЕЛИ ПЛОТНОСТИ ТЕПЛОВОГО ПОТОКА.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИТП-11

Тип датчика

Преобра-зователь плотности теплового потока

Термопара

ТXA(K)

ТXK(L)

Диапазон измерения плотности теплового потока, Вт/м2

0 … 1000

-

Диапазон измерения температуры, °С

-

-50 ... +1300

-50 ...+800

Абсолютная основная погрешность измерения плотности теплового потока, Вт/м2, не более

0,4 … 4,0*

-

Абсолютная основная погрешность измерения температуры, °C ,не более

-

± 1,5 **

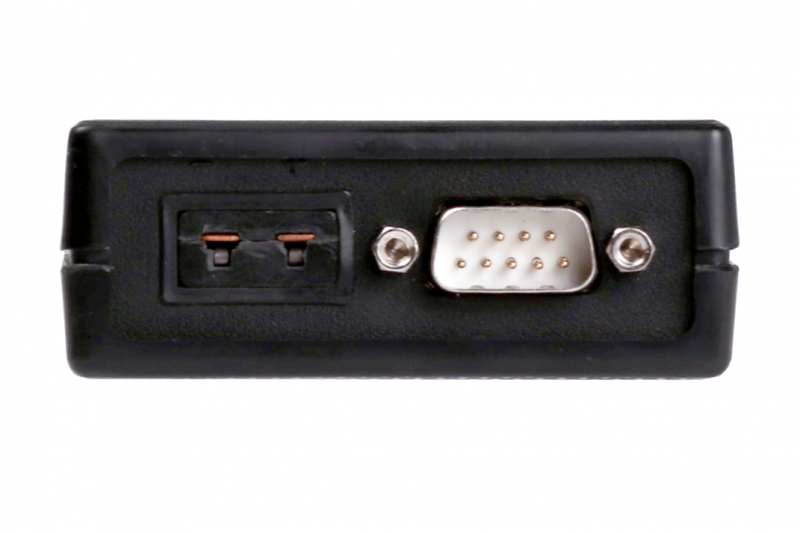

Подключение датчика:

розетка, совместимая со стандартным соединителем фирмы “Omega” (США)

Вид индикации

ЖКИ, 10 символов

Разрешающая способность индикации, °C

0,1

Количество измерительных каналов

1

Время измерения, с, не более

1

Автоматическая регистрация измеренных значений температуры

есть

Интервал автоматической регистрации, с

1,0; 2,0; 5,0; 15; 30; 60; 120

Объем памяти, значений

12000

Запуск процесса автоматической регистрации измеренных значений

ручной

Остановка процесса автоматической регистрации измеренных значений

ручная или по заполнению памяти

Подсветка индикатора

есть

Связь с ЭВМ

RS-232

Среда функционирования программного обеспечения

Windows’95, 98, 2000, XP

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20

Температура окружающего воздуха, °C

0 … 50

Питание

+9В, элемент питания типа “Крона”

Ток потребления, мА, не более

3 (10***)

Индикация разряда батареи

есть

Габариты, мм, не более

129х75х30

Масса, кг, не более

0,5

* - в зависимости от значения коэффициента преобразования преобразователя плотности теплового потока (∆ = 0,04 * С, где: ∆ - абсолютная основная погрешность, Вт/м2; С – коэффициент преобразования, Вт/м2мВ);

** - погрешность нормируется с учетом погрешности внутреннего компенсатора температуры холодных концов термопары;

*** - при включенной подсветке.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
“Измеритель плотности теплового потока ИТП-11”
