Печи малоинерционные трубчатые МТП 1200 низковольтные

АНАЛОГИ: ROS 38/500/12-3 , ROS 50/500/12-3, ROS 75/700/12-3, ROS 105/900/12-3, “CERADEL INDUSTRIES”, Франция.

|  ТУ МКСН.681118.002 ТУ

Печь малоинерционная трубчатая МТП 1200 низковольтная состоит из термоблока и блока управления БУ-7-2.

Основной особенностью  малоинерционной трубчатой печи МТП 1200 является низковольтное питание нагревателей 36В, что обеспечивает высокую электробезопасность и надежность.

Кроме этого печь малоинерционная трубчатая МТП 1200 содержит три нагревателя, позволяющие получить уникальный градиент температуры вдоль оси печи, а микропроцессорный блок управления и современное сервисное программное обеспечение обеспечивают удобную настройку и работу с печью.

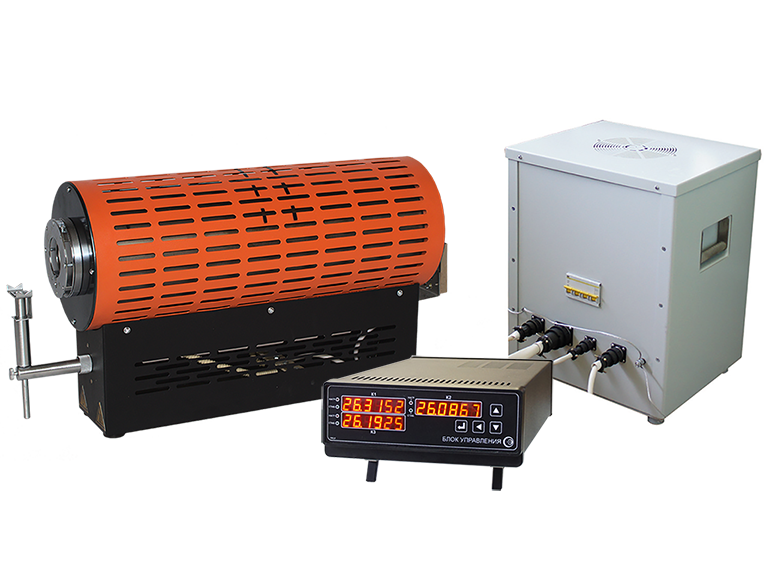

Печь малоинерционная трубчатая МТП 1200 низковольтная состоит из:

• термоблока,
• узла силового-3 (далее силовой узел),
• блока управления БУ-7-2 (далее блок управления, БУ-7-2).

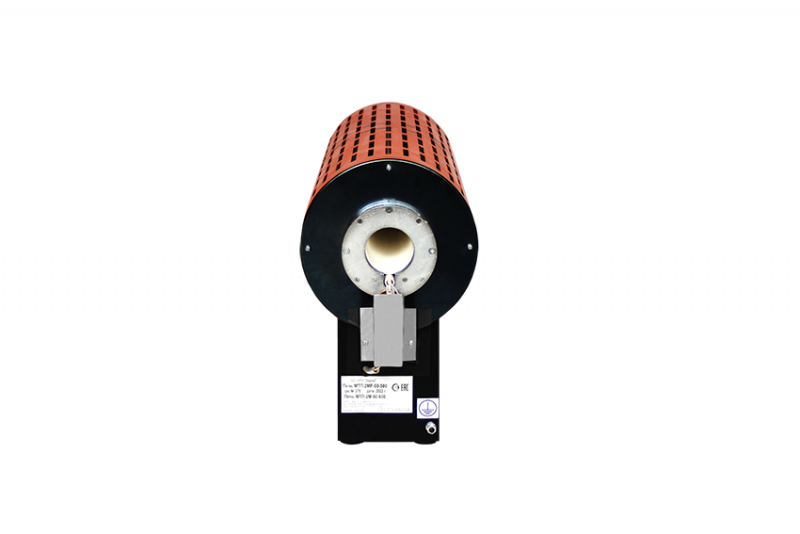

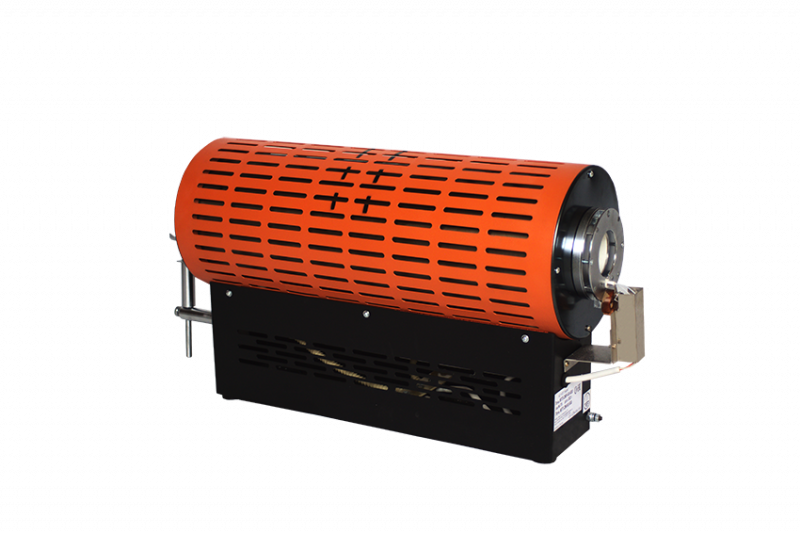

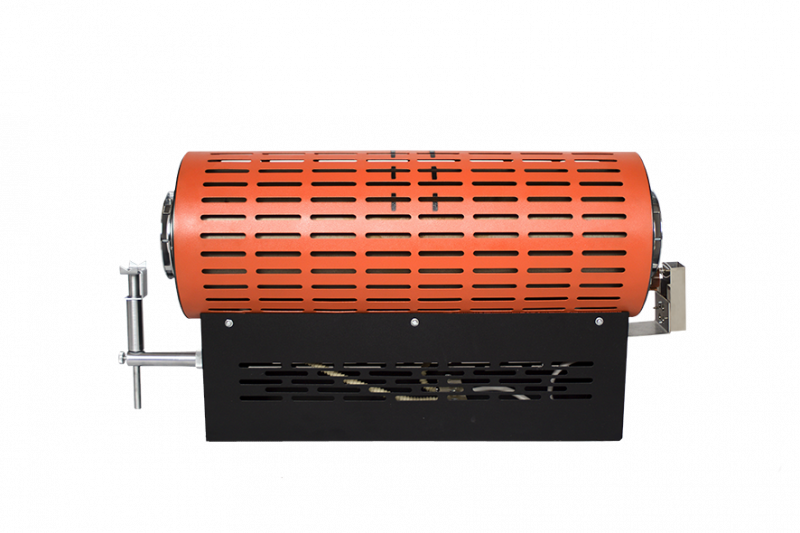

Термоблок содержит в себе нагреватель, теплоизоляционный слой, датчики обратной связи и кожух.

Нагреватель печи представляет собой проволоку из прецизионных сплавов с высоким омическим сопротивлением, намотанную на керамическую трубу. Снаружи нагреватель покрыт слоем теплоизоляции и защитным металлическим кожухом.

Электропитание термоблока осуществляется от силового узла переменным током (50±1) Гц напряжением 36 В.

Внутри трубы нагревателя установлена дополнительно еще одна керамическая труба, внутренний объем которой и является рабочим объемом печи. В зазоре между внутренней трубой и трубой нагревателя установлены платинородий - платиновые термопары, которые служат датчиками температуры для БУ-7-2. Свободные концы термопар и провода электропитания выведены через кабели термоблока на разъемы, которые подключаются к силовому узлу и БУ-7-2.

На защитном металлическом кожухе расположена клемма заземления. Торцы термоблока закрываются асбестовыми шторками для уменьшения теплоотвода от рабочего объема печи.

Силовой узел выполнен в отдельном металлическом корпусе и предназначен для подачи питающего напряжения на нагреватели термоблока. Он содержит в себе однофазный понижающий трансформатор, силовые ключевые элементы для коммутации питающего напряжения термоблока и охлаждающий вентилятор. На боковой стенке силового узла расположены разъемы для подключения термоблока и БУ-7-2, клемма заземления и выключатель-автомат.

Блок управления БУ-7-2 представляет собой микропроцессорный трехканальный регулятор температуры, выполненный в отдельном металлическом корпусе. Блок осуществляет измерение, индикацию и регулирование температуры в термоблоке по ПИД-закону, независимо для каждого из трех каналов регулирования. Также БУ-7-2 обеспечивает связь печи с ПК по последовательному интерфейсу RS-232.
