Регуляторы температуры РТ–5

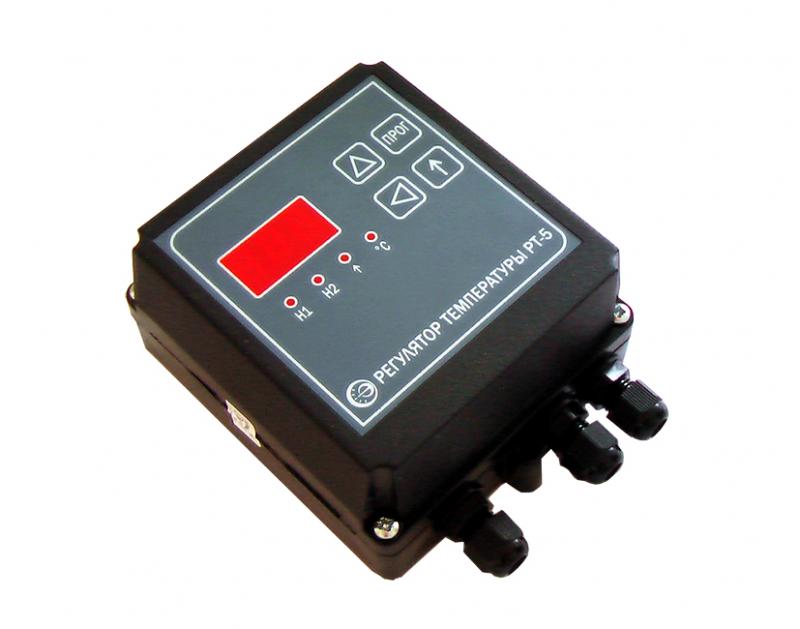

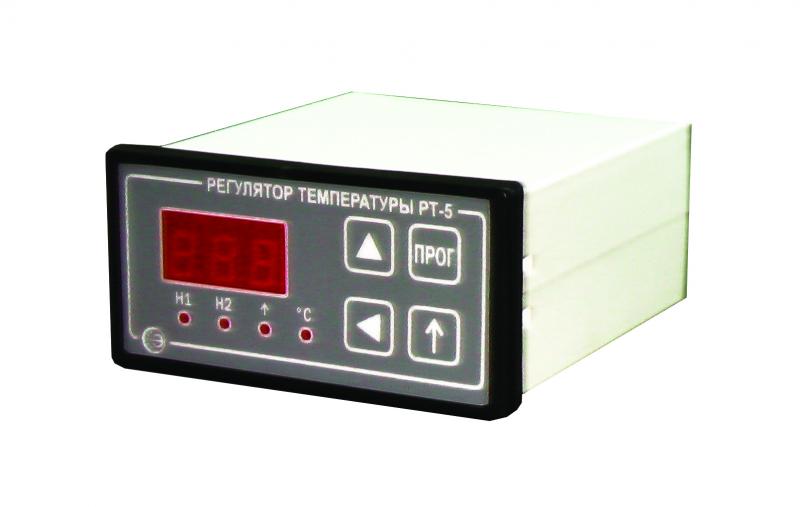

РТ–5 щитового или настенного исполнения предназначен для измерения и регулирования температуры с функцией таймера, а также физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал.
НАЗНАЧЕНИЕ:
Микропроцессорный регулятор температуры РТ–5 щитового или настенного исполнения предназначен для измерения и регулирования температуры с функцией таймера, а также физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал.
Применение: Наиболее целесообразным является применение регулятора РТ-5 для управления температурой технологического процесса где возникает необходимость выдержки во времени как в ручном так и автоматическом режиме. Возможность использования при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

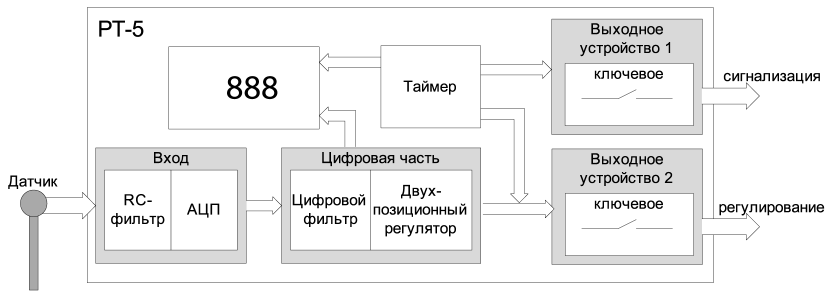

ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ РЕГУЛЯТОРА
• позиционное регулирование от электромагнитного реле с индикацией;
• компенсация температуры холодных концов ТП;
• автоматический или ручной отсчет времени регулирования;
• отображение результата измерения температуры или времени на трехразрядном знаковом индикаторе;
• установка параметров с контролем по знаковому индикатору;
• сохранение параметров регулятора в энергонезависимой памяти при отключении питания.
|
Условный номер и код датчика |
Тип датчика |
Диапазон работы датчика, °С |
Разре-шающая способ-ность, °С |
|
1 (E_H) |
ТХА(К) |
-50…+999 |
1 |
|
2 (E_L) |
ТХК(L) |
-50…+750 |
1 |
|
5 (r8) |
ТСМ 50М α= 0,00428 °C-1 (W100=1,428) |
-50…+200 |
1 |
|
6 (r_8) |
ТСМ 100М α= 0,00428 °C-1 (W100=1,428) |
-50…+200 |
1 |
|
7 (r1) |
ТСП 50П α= 0,00391 °C-1 (W100=1,391) |
-99…+650 |
1 |
|
8 (r5) |
ТСП 50П α= 0,00385 °C-1 (W100=1,385) |
-99…+650 |
1 |
|
9 (r_1) |
ТСП 100П α= 0,00391 °C-1 (W100=1,391) |
-99…+650 |
1 |
|
10 (r_5) |
ТСП 100П α= 0,00385 °C-1 (W100=1,385; Pt 100) |
-99…+650 |
1 |
|
11 (E_J) |
ТЖК(J) |
-50…+900 |
1 |
|
12 (i05) |
Ток 0…5 мА |
0…100% |
0,1% |
|
13 (i42) |
Ток 4…20 мА |
0…100% |
0,1% |
|
16 (U01) |
Напряжение 0…100 мВ |
0…100% |
0,1% |
|
18 (U05) |
Напряжение 0…50 мВ |
0…100% |
0,1% |
|
19 (r23) |
ТСМ гр.23 (R=53 Ом, W100 =1,426) |
-99…+200 |
1 |
|
20 (r_6) |
ТСМ 100М W100 =1,426 |
-50…+200 |
1 |
|
21 (r6) |
ТСМ 50М W100 =1,426 |
-50…+200 |
1 |
|
22 (i20) |
Ток 0…20 мА |
0…100% |
0,1% |
|
23 (E_n) |
ТНН(N) |
-50…+999 |
1 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
РТ-5 |
|
Тип датчика, устанавливается оператором |
см. таблицу 1 |
|
Диапазон измеряемых температур |
по типу датчика |
|
Вид индикации |
цифровая светодиодная, 3 разряда (высота цифр 10 мм), |
|
Разрешающая способность индикации, °С |
см. таблицу 1 |
|
Предел допускаемой основной приведенной погрешности от диапазона измерения, % |
0,5 |
|
Число каналов измерения |
1 |
|
Число каналов сигнализации, регулирования |
2 |
|
Закон регулирования |
2-х позиционный |
|
Уставки |
2 независимых набора |
|
Дискретность задания уставок, °С |
0,1 |
|
Логика работы выходных устройств |
выбирается оператором |
|
Погрешность срабатывания выходных устройств, °С, не более |
0,1 |
|
Индикация замыкания контактов выходных устройств |
2 красных светодиода |
|
Параметры цифрового таймера: |
|
|
- управляемое выходное устройство |
реле 2 |
|
- приведенная погрешность, %, не более |
0,1 |
|
- длительность по времени, мин |
1...999 |
|
- режимы работы |
ручной, автоматический |
|
Сохранение в энергонезависимой памяти |
текущие настройки |
|
Степень защиты, обеспечиваемую оболочкой ГОСТ 14254-2015: |
|
|
- для щитового исполнения |
IP20 |
|
- для настенного исполнения |
IP54 |
|
Температура окружающего воздуха, °С |
1…50 |
|
Питание |
~ 220 В; 50 Гц |
|
Потребляемая мощность, Вт, не более |
7 |
|
Габаритные размеры, мм, не более: |
|
|
- для щитового исполнения |
48х96х90 |
|
- для настенного исполнения |
105х145х45 |
|
Масса, кг, не более: |
0,5 |
КОМПЛЕКТНОСТЬ:
- регулятор температуры РТ-5;
- руководство по эксплуатации;
- комплект монтажных частей.
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«РТ- 5 - X »,
где Х - тип корпуса:
0 - щитовой;
1 - настенный.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Регулятор температуры РТ-5-1»
