Пирометры ПД-6

Цена и срок изготовления
по запросу

для массового применения в металлургии, машиностроении, химической промышленности. Высокая степень защиты от электромагнитных помех позволяет использовать данный прибор для измерения температуры в индукционных печах.

    |  ГОСТ 28243-96 по ТУ МКСН.405321.001 ТУ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • в металлургия;
  • машиностроение;
  • химическая промышленность.



НАЗНАЧЕНИЕ:

Высокая степень защиты от электромагнитных помех позволяет использовать данный прибор для измерения температуры в индукционных печах.

КРАТКОЕ ОПИСАНИЕ:

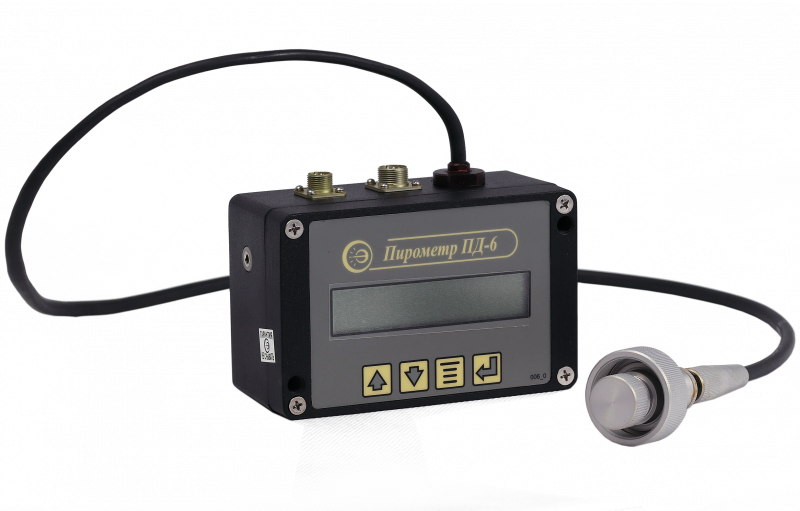

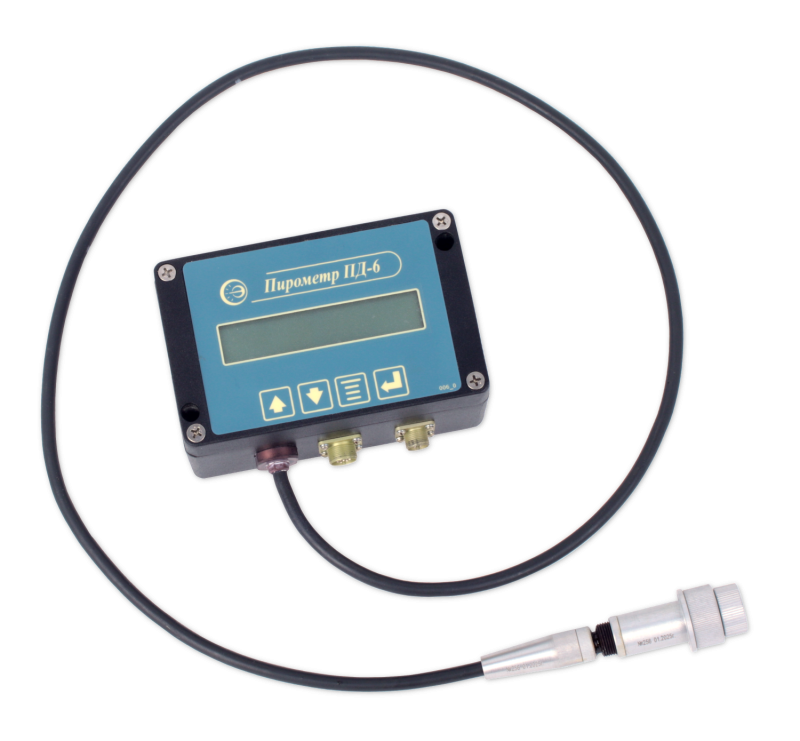

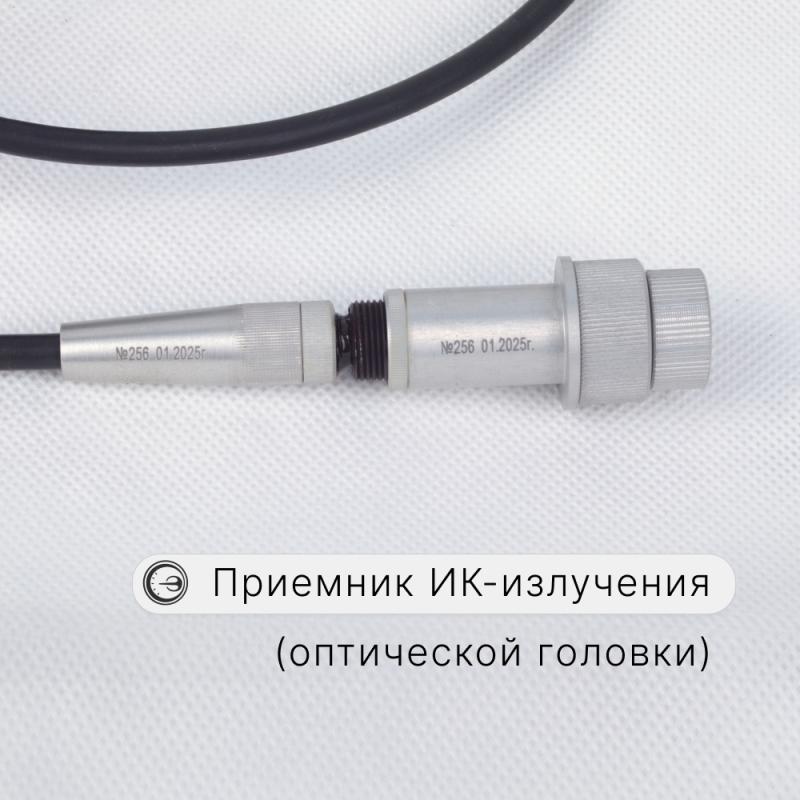

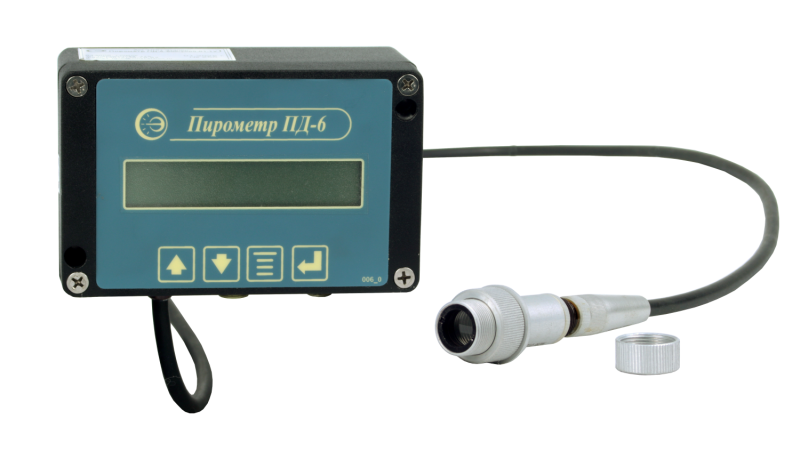

Пирометры состоят из двух частей: приемника ИК-излучения (оптической головки) и блока обработки сигнала, соединенных между собой при помощи оптоволоконного кабеля, по которому от оптической головки к блоку обработки сигнала передается излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.

Приемник ИК-излучения и оптоволоконный кабель выдерживают температуру до 150 ºС (кратковременно – до 200 ºС). Приемник ИК-излучения и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей.

За счет того, что приемник ИК-излучения и блок обработки сигнала разделены между собой оптоволоконным кабелем (длина до 5 м), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку в непосредственной близости от объекта контроля. Гибкий оптоволоконный кабель и маленькие габариты приемника ИК-излучения позволяют измерять температуру в труднодоступных местах.

Для наведения пирометра на объект контроля температуры пирометр снабжен шеститочечным лазерным целеуказателем. Подсветка пятна визирования осуществляется как в режиме измерения температуры, так и в режиме ожидания.

Пирометр имеет уставку тревожной сигнализации. Уставка срабатывания ключа позволяет установить верхнее и нижнее значение температуры, при которой срабатывает логический ключ. Его можно использовать для сигнализации повышения и понижения температуры, а так же, при подключении к твердотельному реле, для регулирования температуры объекта.



В ПИРОМЕТРЕ ПРЕДУСМОТРЕНО ИЗМЕНЕНИЕ СЛЕДУЮЩИХ ПАРАМЕТРОВ:
1. «ε» - ввод значения коэффициэнта коррекции излучательной способности объекта измерения.
2. «Программый фильтр» - его включение снижает уровень шумов для более точных измерений.
3. «Количество измерений в секунду» - изменение быстродействия пирометра.
4. «Звуковая сигнализация превышения заданной температуры»
5. «Температурный диапазон токового выхода»
6. «Диапазон токового выхода» - выбор (0 – 5), (0 – 20), (4 – 20) мА или его отключение.
7. «Верхний и нижний пределы срабатывания ключа»
8. «Инверсия срабатывания ключа»
9. «Калибровка нуля» - автокоррекция.
10. «Пароль блокировки кнопок управления»

Используя цифровой канал пирометра, можно настроить все уставки с помощью компьютера. Для этого, в комплекте с пирометром, поставляется программа “PiroVisual”.

Показатель визирования пирометра ПД-6 не менее 1:100, что соответствует пятну визирования 10 мм при расстоянии до контролируемой поверхности 1000 мм. На рисунке показано поле зрения пирометра ПД-6.

Оптические элементы прибора выполнены из кварцевого стекла.



РЕАЛИЗАЦИЯ ИК-ТЕРМОПРЕОБРАЗОВАТЕЛЯ:
Дополнительно пирометры ПД-6 могут быть укомплектованы специальными защитными чехлами. ПД-6 совместно с защитным чехлом могут использоваться вместо преобразователей термоэлектрических. В частности вместо платиновых преобразователей термоэлектрических. (cм. описание ИКТС, ИКТП)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПД-6

Спектральный диапазон, мкм

0,9...1,7

Основная погрешность, %

± 0,5

Показатель визирования

1:100

Разрешающая способность, ºс

0,01

Вид индикации

ЖКИ, 10 разрядов, подсветка

Номинальное рабочее расстояние, мм

1000±100

Диапазон рабочих расстояний, м

0,5...10

Выходы:

- перестраиваемый унифицированный токовый выход, мА

0 – 5, 0 – 20, 4 – 20

- REG 1 (логический ключ)

5В, 20мА

Уставка тревожной сигнализации

световая

Напряжение питания, В

18 ± 0,5

Температура окружающей среды, ºс

5…50

Температура эксплуатации приемника ИК-излучения, ºС

-20…150

Коррекция излучательной способности

0,1…1,5 (шаг 0,001)

Связь с ПК

RS-232

Степень защиты от пыли и воды

IP52

Габаритные размеры, мм

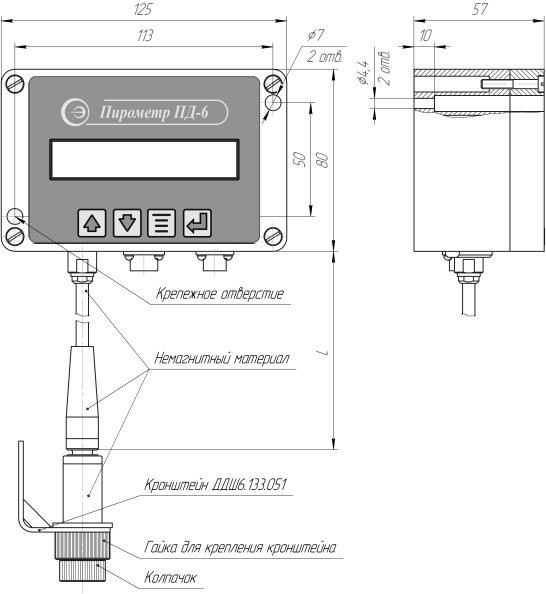

см. габаритный чертеж

Масса, кг

1



ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:

Входящее в комплект поставки программное обеспечение “PiroVisual”, совместимое с Windows 95/98/XP, позволяет:

  • идентифицировать пирометр;
  • отображать текущее, минимальное и максимальное значение измеренной температуры;
  • задавать коэффициент коррекции излучательной способности;
  • производить визуализацию процесса измерения в виде графика в режиме реального времени;
  • вести непрерывную запись измерений в файл на жестком диске ПК;
  • выводить графики или их фрагменты на принтер;
  • изменять параметры цифрового фильтра и скорость измерений;
  • настраивать токовый выход;
  • проводить подстройку пирометра.



ДОСТОИНСТВА:

  • При выходе из строя защитного чехла легко и не дорого осуществить замену;
  • Увеличивается точность измерения (пирометр с чехлом - модель АЧТ);
  • Быстродействие увеличивается, т.к. чехол имеет тонкие стенки и инерция минимальная;
  • Возможно использование пирометра с чехлом для измерения температуры газов, расплавов металлов на глубине, измерения температуры в условиях вакуума.



Пирометры ПД-6
Пирометры ПД-6

Исполнение пирометра

Темпера-турный диа-пазон, ˚С

Оптоволоконный кабель

Вид

Длина, L, м

ПД-6-300/1000-01

от 300 до 1000

не-съемный

1

ПД-6-300/1000-02

2

ПД-6-300/1000-05

5

ПД-6-300/1000-01 СБЛ

съемный (без лазерной подсветки)

1

ПД-6-300/1000-02 СБЛ

2

ПД-6-300/1000-05 СБЛ

5

ПД-6-400/1400-01

от 400 до 1400

не-съемный

1

ПД-6-400/1400-02

2

ПД-6-400/1400-05

5

ПД-6-400/1400-01 СБЛ

съемный (без лазерной подсветки)

1

ПД-6-400/1400-02 СБЛ

2

ПД-6-400/1400-05 СБЛ

5

ПД-6-500/2000-01

от 500 до 2000

несъемный

1

ПД-6-500/2000-02

2

ПД-6-500/2000-05

5

ПД-6-500/2000-01 СБЛ

съемный (без лазерной подсветки)

1

ПД-6-500/2000-02 СБЛ

2

ПД-6-500/2000-05 СБЛ

5

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр ПД-6 - 400/1400 - 02  СБЛ  МКСН.405321.001 ТУ»

                               1                   2               3         4                       5

1. Тип пирометра

2. Диапазон измеряемых температур, ˚С

3. Длина оптоволоконного кабеля, м

4. Съемный оптоволоконный кабель (без лазерной подсветки), для несъемного обозначение отсутствует

5. Обозначение ТУ



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр ПД-6-400/1400-02 СБЛ МКСН.405321.001 ТУ»



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Примечание

Пирометр ПД-6

1 шт.



Руководство по эксплуатации MKCH.405321.001 РЭ

1 экз.



Паспорт MKCH.405321.001 ПС

1 экз.



Программное обеспечение “PiroVisual” 643.02566540.00007-01

1 экз.

CD-диск

Приемник ИК ДДШ5.869.003

1 шт.



Кабель питания ДДШ6.644.121

1 шт.



Кронштейн ALMF-001 BK

2 шт.

Для крепления пирометра

Кронштейн ДДШ6.133.051

1 шт.

Для крепления приемника ИК

Кронштейн МКСН.741511.005

1 шт.

По заявке потребителя*

Кабель связи с ПК ДДШ6.644.090





Кабель токового выхода МКСН.434641.012

1 шт.



Кабель токового выхода с подключением кабеля связи с ПК МКСН.434641.010

Кабель связи с ПК МКСН.434641.011



1 шт.

1 шт.

По заявке потребителя**

Блок питания стабилизированный 18 В

1 шт.

По заявке потребителя

*Взамен кронштейна ДДШ6.133.051

**Взамен кабелей ДДШ6.644.090 и МКСН.434641.012
