Преобразователи термоэлектрические хромель-алюмелевые ТХА 0314, хромель-копелевые ТХК 0314
для измерения температуры корпусов, головок червячных прессов (для переработки пластических масс и резиновых смесей) и твердых тел.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0314 |
ТХК 0314 |
|
диапазон измеряемых температур, °C |
-40…+250 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
6 |
|
|
степень защиты от пыли и воды: |
IP51 |
|
|
материал защитной арматуры |
Ст.12Х18Н10Т |
|
|
исполнение рабочего спая |
изолирован |
|
|
диапазон условных давлений, МПа |
6,3 |
|
|
устойчивость к вибрации |
группа исп. N2 |
|
|
вид климатического исполнения |
У2, Т2 |
|
|
средняя наработка до отказа, ч |
35 000 |
|
Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 46538-11
https://fgis.gost.ru/fundmetrology/registry/4/items/357589
|
Рис.1 |
||
|
|
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
|
|
ТХА |
ТХК |
|
|
-00 |
-14 |
50 |
|
-01 |
-15 |
60 |
|
-02 |
-16 |
80 |
|
-03 |
-17 |
100 |
|
-04 |
-18 |
120 |
|
-05 |
-19 |
160 |
|
-06 |
-20 |
200 |
|
-07 |
-21 |
250 |
|
-08 |
-22 |
320 |
|
-09 |
-23 |
400 |
|
-10 |
-24 |
500 |
|
-11 |
-25 |
630 |
|
-12 |
-26 |
800 |
|
-13 |
-27 |
1000 |
|

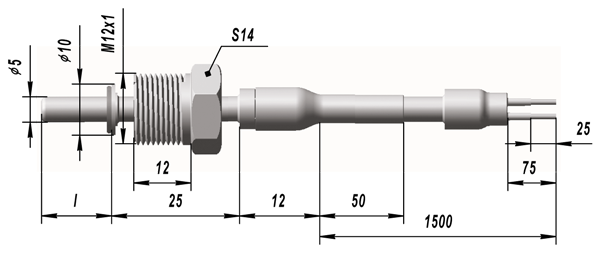

Рис.2 |
||
|
|
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
|
|
ТХА |
ТХК |
|
|
-28 |
-42 |
50 |
|
-29 |
-43 |
60 |
|
-30 |
-44 |
80 |
|
-31 |
-45 |
100 |
|
-32 |
-46 |
120 |
|
-33 |
-47 |
160 |
|
-34 |
-48 |
200 |
|
-35 |
-49 |
250 |
|
-36 |
-50 |
320 |
|
-37 |
-51 |
400 |
|
-38 |
-52 |
500 |
|
-39 |
-53 |
630 |
|
-40 |
-54 |
800 |
|
-41 |
-55 |
1000 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХK 0314-15 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
