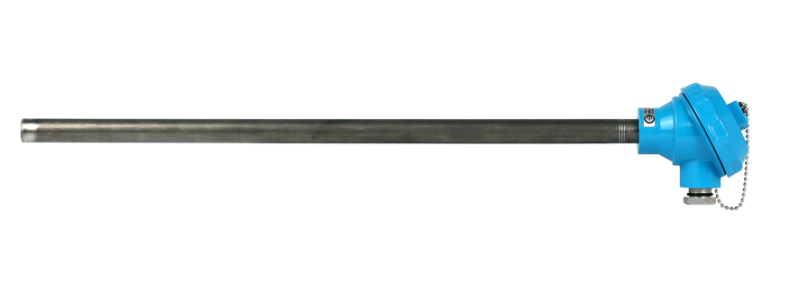

Преобразователи термоэлектрические ТХА 9310, ТХК 9310

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких и газообразных, химически неагрессивных сред.

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9310

ТХК 9310

диапазон измеряемых температур, °C

-40...+1000

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

1, 2

показатель тепловой инерции, с

180

степень защиты от пыли и воды

IP55

материал защитной арматуры

Ст. ХН45Ю Ст.15Х25Т Ст.12Х18Н10Т

Ст.12Х18Н10Т Ст. 08Х18Н10Т

исполнение рабочего спая

изолирован

диапазон условных давлений, МПа

рис.1, рис.3 - 0,25;

рис.2 - 4,0

материал термоэлектродов

см. таблицы исполнений

устойчивость к вибрации

группа исп. L3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

50000

Передвижной штуцер для рис.2 заказывается отдельно (раздел "Узлы и детали для ремонта и монтажа датчиков температуры").

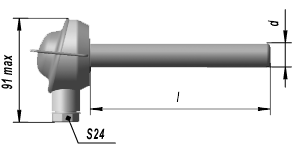

Рис.1 ТХК 9310

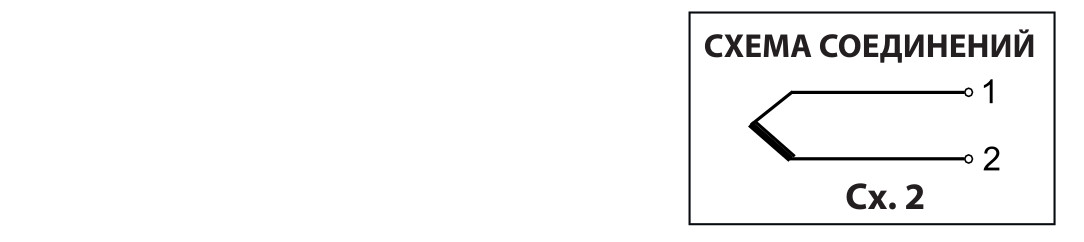

Схема соединений 2;

Материал термоэлемента ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Раз-меры, мм

Материал защитной арматуры

Диапазон измеряе-мых темпе-ратур, °С

Услов-ное давле-ние, МПа
Класс допуска - 2 l

-20

500

Сталь 12Х18Н10Т

-40…+600

0,25

-78

630

-21

800

-22

1000

-23

1250

-24

1600

-25

2000

-26

2500

-27

3150

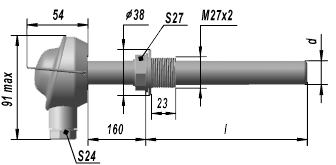

Рис.2 ТХК 9310

Штуцер неподвижный; Схема соединений 2;

Материал термоэлемента ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Раз-меры, мм

Материал защитной арматуры

Диапазон измеряе-мых темпе-ратур, °С

Услов-ное давле-ние, МПа
Класс допуска - 2 l

-00

200

Сталь 12Х18Н10Т

-40…+600

4,0

-01

320

-02

400

-79

500

-80

630

-03

800

-81

1000

-04

1250

Рис.1 ТХА 9310,

Ру=0,25 МПа;

Схема соединений 2













Класс допуска

Масса, кг

Размеры, мм

Материал защитной арматуры

Диапазон измеряе-мых температур,°С

1

2

Материал термоэлемента:

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l

























































-00

-16

0,79

500

сталь 15Х25Т

-40…+1000

-153

-161

1,12

630

-01

-17

1,113

800

-02

-18

1,328

1000

-03

-19

1,597

1250

-04

-20

1,976

1600

-05

-21

2,412

2000

-06

-22

2,945

2500

-07

-23

3,646

3150

-32

-48

0,76

500

-154

-162

1,12

630

-33

-49

1,067

800

сталь

12Х18Н10Т

-40…+800

-34

-50

1,273

1000

-35

-51

1,53

1250

-36

-52

1,89

1600

-37

-53

2,309

2000

-38

-54

2,816

2500

-39

-55

3,361

3150

-169

-189

0,92

500

-170

-190

1,12

630

сталь

ХН45Ю

-40…+1000

-171

-191

1,28

800

-172

-192

1,52

1000

-173

-193

1,81

1250

-174

-194

2,24

1600

-175

-195

2,83

2000

-176

-196

3,33

2500

-177

-197

4,18

3150



Рис.2 ТХА 9310,

Ру=4,0 МПа;

Штуцер неподвижный

Схема соединений 2











Класс допуска

Масса, кг

Размеры, мм

Материал защитной арматуры

Диапазон измеряе-мых температур,°С

1

2

Материал термоэлемента:

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l





















































-76

-86

0,988

200

сталь 15Х25Т

-40…+1000

-77

87

1,1304

320

-78

-88

1,229

400

-155

-163

1,35

500

-156

-164

1,495

630

-79

-89

1,696

800

-157

-165

1,983

1000

-80

-90

2,224

1250

-96

-106

0,977

200

сталь

12Х18Н10Т

-40…+800

-97

-107

1,11

320

-98

-108

1,21

400

-158

-166

1,35

500

-159

-167

1,495

630

-99

-109

1,676

800

-160

-168

1,983

1000

-100

-110

2,194

1250

-178

-198

0,988

200

сталь

ХН45Ю

-40…+1000

-179

-199

1,131

320

-180

-200

1,229

400

-181

-201

1,350

500

-182

-202

1,495

630

-183

-203

1,696

800

-184

-204

1,983

1000

-185

-205

2,224

1250



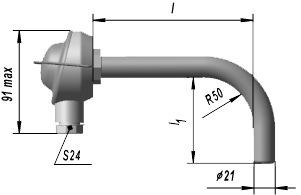

Рис.2 ТХА 9310,

Ру=0,25 МПа;

Схема соединений 2











Класс допуска

Масса, кг

Размеры, мм

Материал защитной арматуры

Диапазон измеряе-мых температур,°С

1

2

Материал термоэлемента:

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790

ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l

l1

-64

-70

1,4

400

500

сталь 15Х25Т

-40…+1000

-65

-71

2,5

800

1000

-66

-72

3,7

1250

1600

-186

-206

1,41

400

500

сталь ХН45Ю

-187

-207

2,52

800

1000

-188

-208

3,75

1250

1600

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХК 9310-37  У2  ТУ 4211-088-02566540-2010»

           1             2                      3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ

31.10.01
ОАО "Анжеромаш"

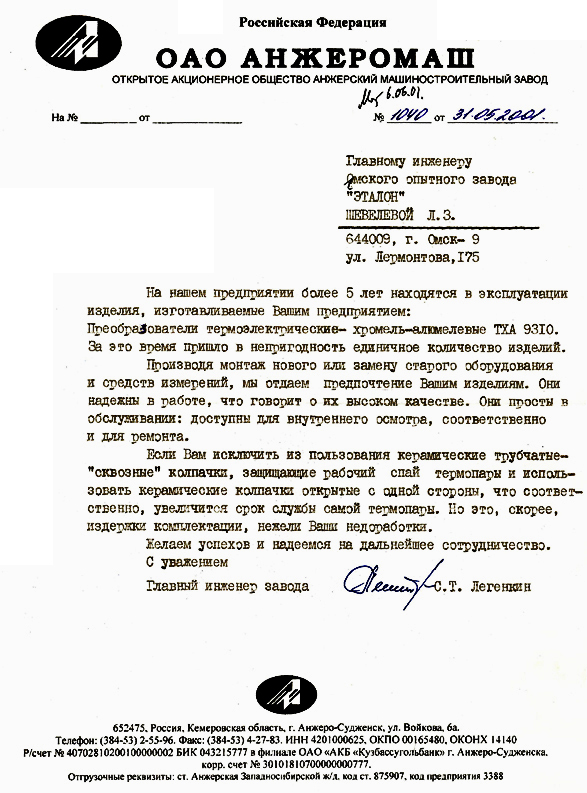

   На нашем предприятии более 5 лет находятся в эксплуатации изделия, изготавливаемые Вашим предприятием:

   Преобразователи термоэлектрические — хромель-алюмелевые ТХА 9310. За это время пришло в непригодность единичное количество изделий.

   Производя монтаж нового или замену старого оборудования и средств измерений, мы отдаем предпочтение Вашим изделиям. Они надежны в работе, что говорит о их высоком качестве. Они просты в обслуживании: доступны для внутреннего осмотра, соответственно и для ремонта.

   Если вам исключить из пользования керамические трубчатые «сквозные» колпачки, защищающие рабочий спай термопары и использовать керамические колпачки открытые с одной стороны, что соответственно, увеличится срок службы самой термопары. Но это, скорее, издержки комплектации, нежели Ваши недостатки.

   Желаем успехов и надеемся на дальнейшее сотрудничество.

   С уважением, Главный инженер завода С.Т. Легенкин

Преобразователи термоэлектрические ТХА 9310, ТХК 9310
29.08.01

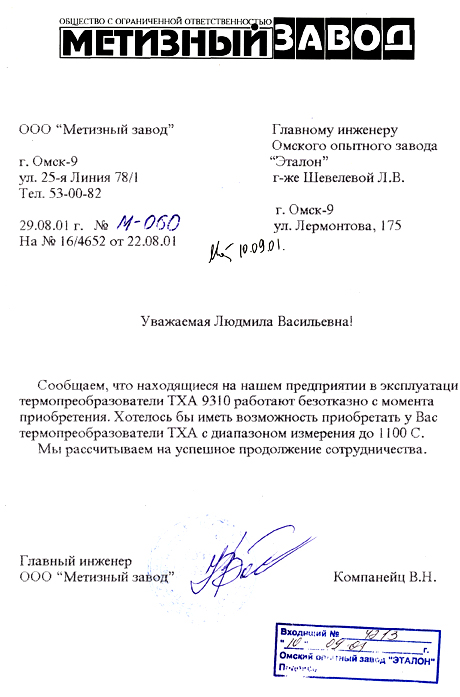

ООО "Метизный завод"
