Шкафы сбора и передачи данных ШСПД
предназначены для удаленного, автоматизированного сбора данных измерений с контроллеров типа СКЦД и логгеров типа ЛЦД-РМ и с другого совместимого оборудования производства АО «НПП «Эталон» с заданной периодичностью и передачи данных на сервер с последующей обработкой данных на IBM

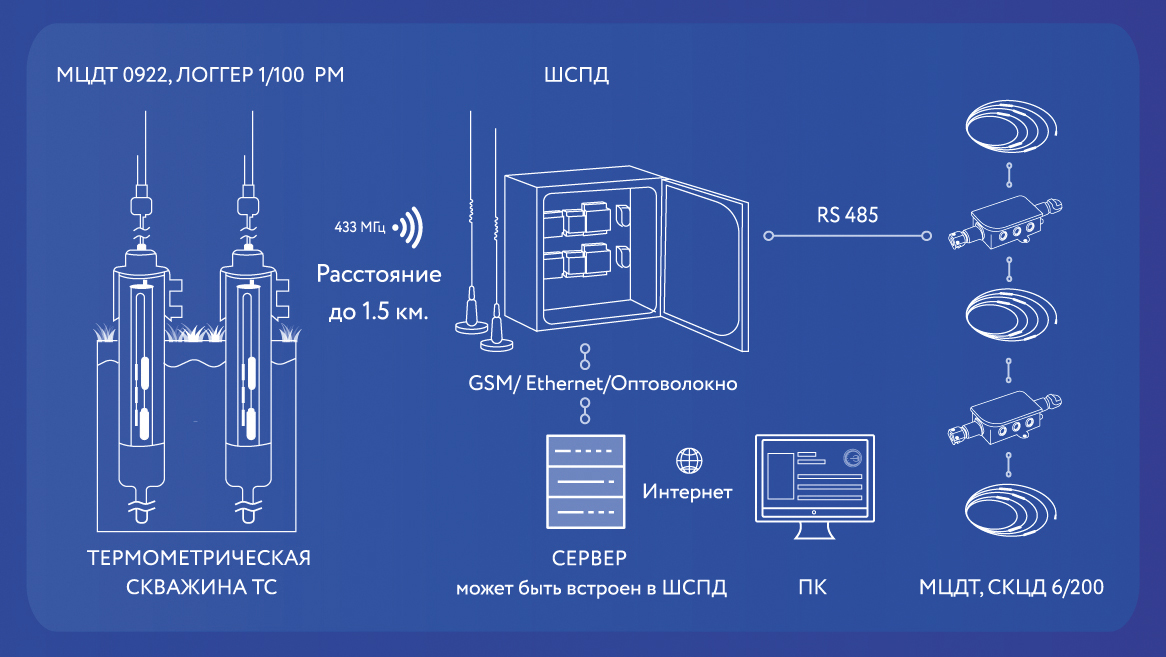

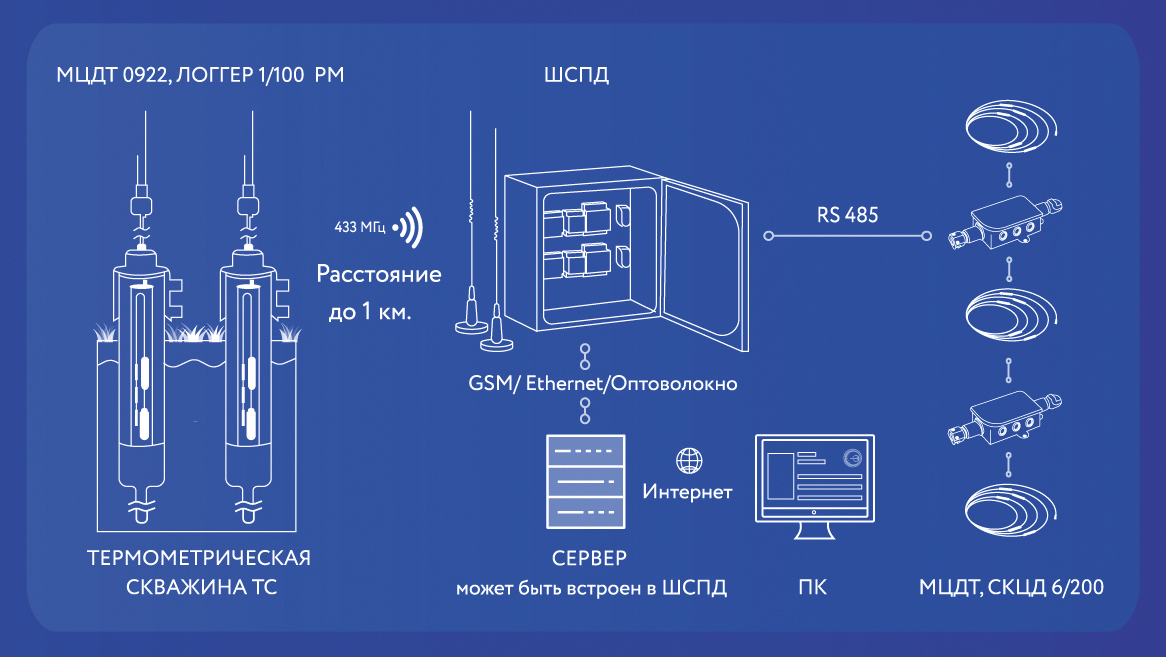

КОНФИГУРАЦИЯ СЕТИ ГЕОТЕХНИЧЕСКОГО МОНИТОРИНГА
| МКСН.405544.035 ТУ

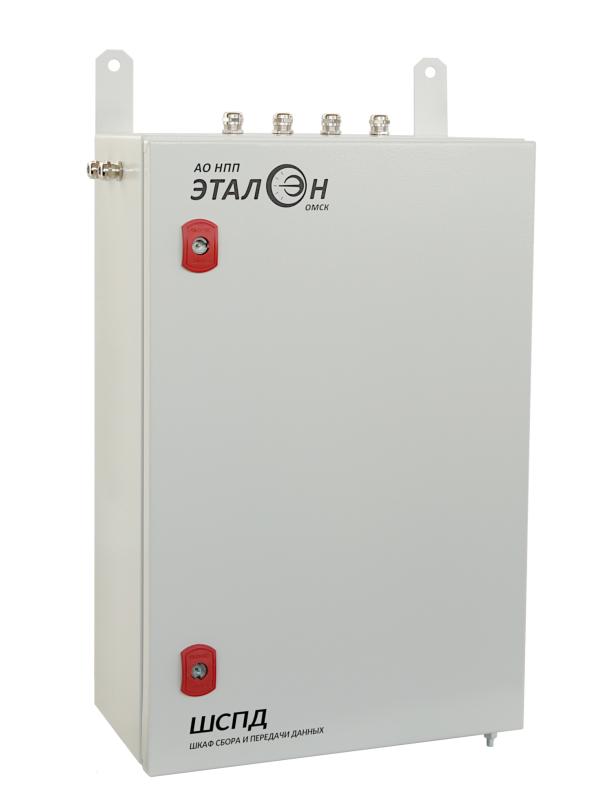

Шкаф сбора и передачи данных ШСПД предназначен для считывания данных измерений температуры с контроллеров цифровых датчиков стационарных типа СКЦД по интерфейсу RS-485 и логгеров цифровых датчиков типа ЛЦД по радиоканалу с заданной периодичностью и передачи данных на сервер с последующей обработкой на персональном компьютере (далее – ПК) с помощью программного обеспечения «ГеоМет».
КРАТКОЕ ОПИСАНИЕ:
ШСПД с заданным интервалом собирает данные измерений со всех СКЦД, подключенных по интерфейсу RS-485 и логгеров по радиоканалу, и передает их на единый сервер по Ethernet.

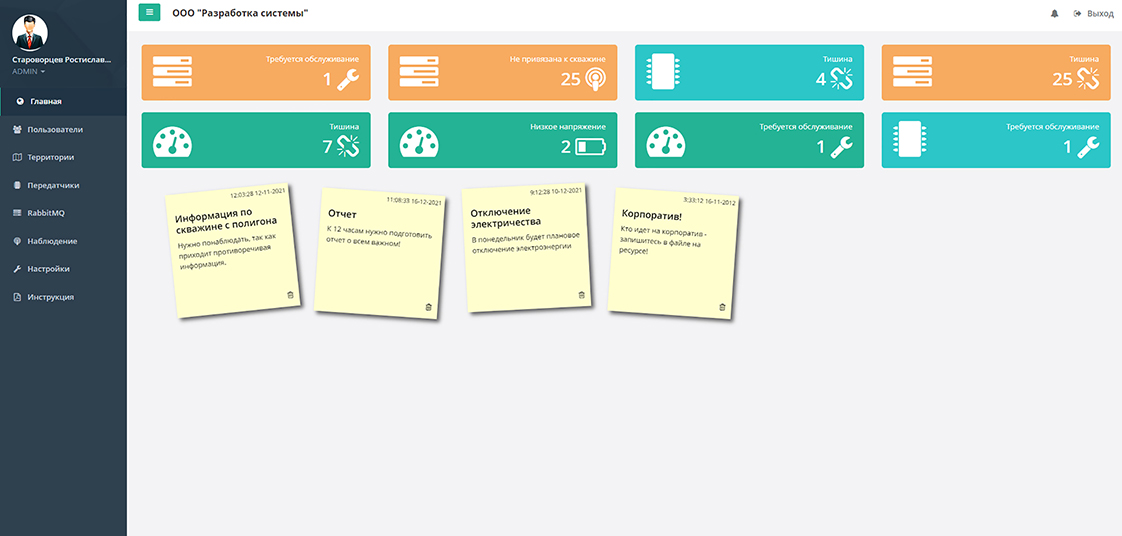

Доступ для работы с данными осуществляется только для зарегистрированных пользователей через программное обеспечение “ГеоМет”.
ШСПД относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п. 22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004 г. № 539.
Передача данных потребителю может быть осуществлена по Ethernet или оптоволоконной сети на внешний сервер.
ШСПД имеет степень защиты от пыли и воды IP65 и оснащен термостатом для подогрева электроники для работы при отрицательных температурах окружающего воздуха до -60 °С.
Комплектность см. во вкладке "Пример записи о заказе".
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ШСПД |
|
Габаритные размеры (без соединительных кабелей и антенн), мм |
730×420×215 |
|
Масса, кг, не более |
25 |
|
Входное напряжение питания переменного тока, В |
220±22 |
|
Частота сети, Гц |
50±1 |
|
Максимальная потребляемая мощность, Вт |
200 |
|
Количество каналов для подключения СКЦД |
8 |
|
Номинальное выходное напряжение канала, В |
24 |
|
Выходной ток одного канала, мА, не более |
400 |
|
Период проведения измерений (настраиваемый), ч |
от 1 до 99 |
|
Частота радиоканала (для опроса ЛЦД-1/100-РМ, ЛЦД-2-РМ), МГц |
434 |
|
Мощность радиоканала (для опроса ЛЦД-1/100-РМ, ЛЦД-2-РМ), мВт |
10 |
|
Проводной интерфейс (для опроса СКЦД) |
RS-485 |
|
Передача данных на сервер |
Ethernet, оптоволоконная сеть |
|
Степень защиты от пыли и воды по ГОСТ 14254-2015 |
IP65 |
|
Устойчивость к вибрации по ГОСТ Р 52931-2008 |
L1 |
|
Группа исполнения по ГОСТ Р 52931 |
N2 |
|
Вид климатического исполнения по ГОСТ 15150 |
УХЛ 1 |
|
Рабочее значение температуры окружающего воздуха, ºС |
от минус 20 до + 50 |
|
Рабочее значение температуры окруж. воздуха при включенном обогреве, ºС |
от минус 60 до + 50 |
|
Значение относительной влажности при 35 ºС и более низких температурах без конденсации влаги, % |
95 |
|
Средний срок службы, лет, не менее |
5 |
|
Группа исполнения по ГОСТ Р 52931 |
Д3 |
|
ШСПД укомплектованы барьерами искрозащиты по линии связи RS-485 и линии питания 24 В |
|
Программа сервиса сбора данных «ГеоМет»
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
Шкаф сбора и передачи данных ШСПД-Е-С-Н МКСН.405544.035 ТУ
Е - Исполнение шкафа;
С - Наличие встроенного сервера (при заявке);
Н - Наличие обогрева (при заявке).
|

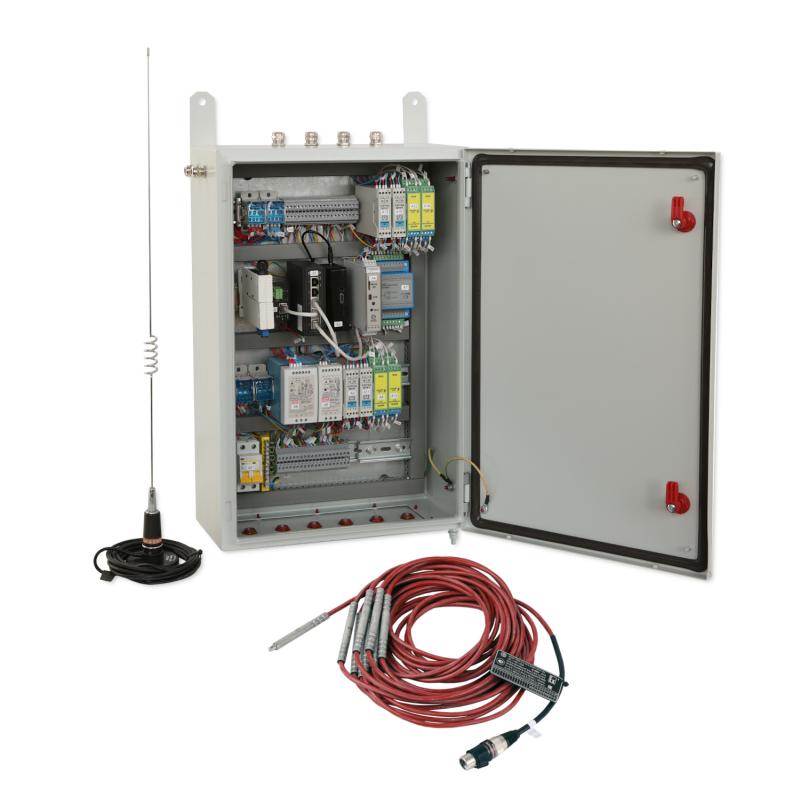

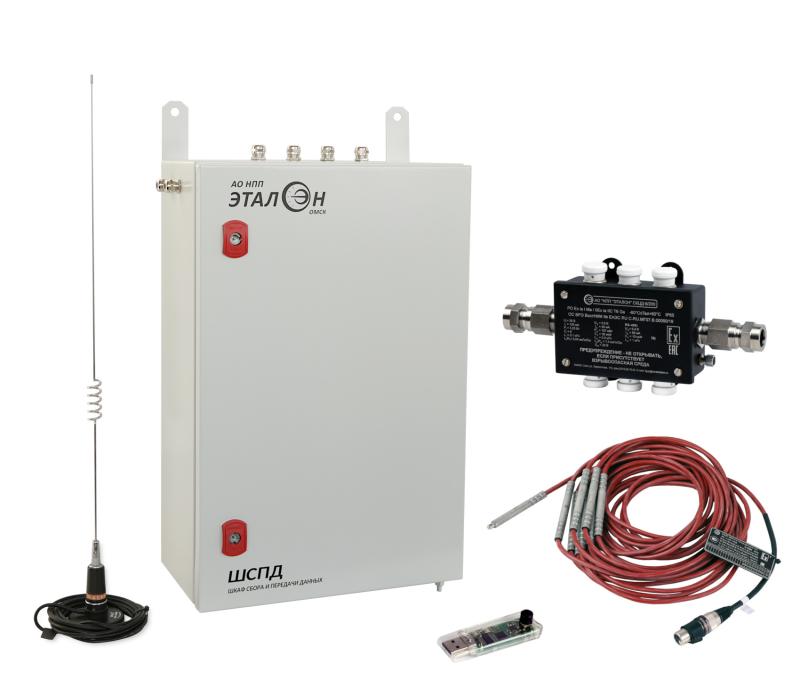

КОМПЛЕКТНОСТЬ |
Кол-во |
|
Шкаф сбора и передачи данных 1 шт. Сервер1) |
1 шт. |
|
Кабель USB – miniUSB |
1 шт. |
|
Патч-корд RJ-45 |
1 шт. |
|
Антенна MR-K2-UHF (Lк , м)1) 2) |
1 шт. |
|
Шнур монтажный оптический (пигтейл) SC/UPC, 9/125мкм (SM, одномод), LSZH, 1,5м NTSS-PGT-SC/U-9-1,5 |
2 шт. |
|
Гильза защиты сварного стыка КДЗС-40 |
2 шт. |
|
Шнур оптический SM, SC/UPC-LC/UPC, 9/125, Duplex, LSZH, 1м NTSS-DPC-9-SC/U-LC/U-3.0-1 |
1 шт. |
|
SFP-модуль двухволоконный SFG-L01-I, 1.25 Gbps, 1310 нм, SM, LC, IND, 10км |
1 шт. |
|
Программное обеспечение «BМservice» на CD-диске |
1 экз. |
|
Программное обеспечение «ГеоМет» 643.02566540.00033 на CD-диске или установлено на сервере |
1 экз. |
|
Руководство пользователя ПО «ГеоМет» на CD-диске или встроено в ПО «ГеоМет» |
1 экз. |
|
Руководство по эксплуатации МКСН.405544.035 РЭ |
1 экз. |
|
Паспорт МКСН.405544.035 ПС |
1 экз. |
|
Копии сертификатов соответствия на барьеры искрозащиты |
1 экз. |
|
1) Поставляется по отдельному заказу для вариантов исполнения ШСПД-E 2) Длина радиочастотного кабеля антенны (Lк , м) определяется при заказе |
|

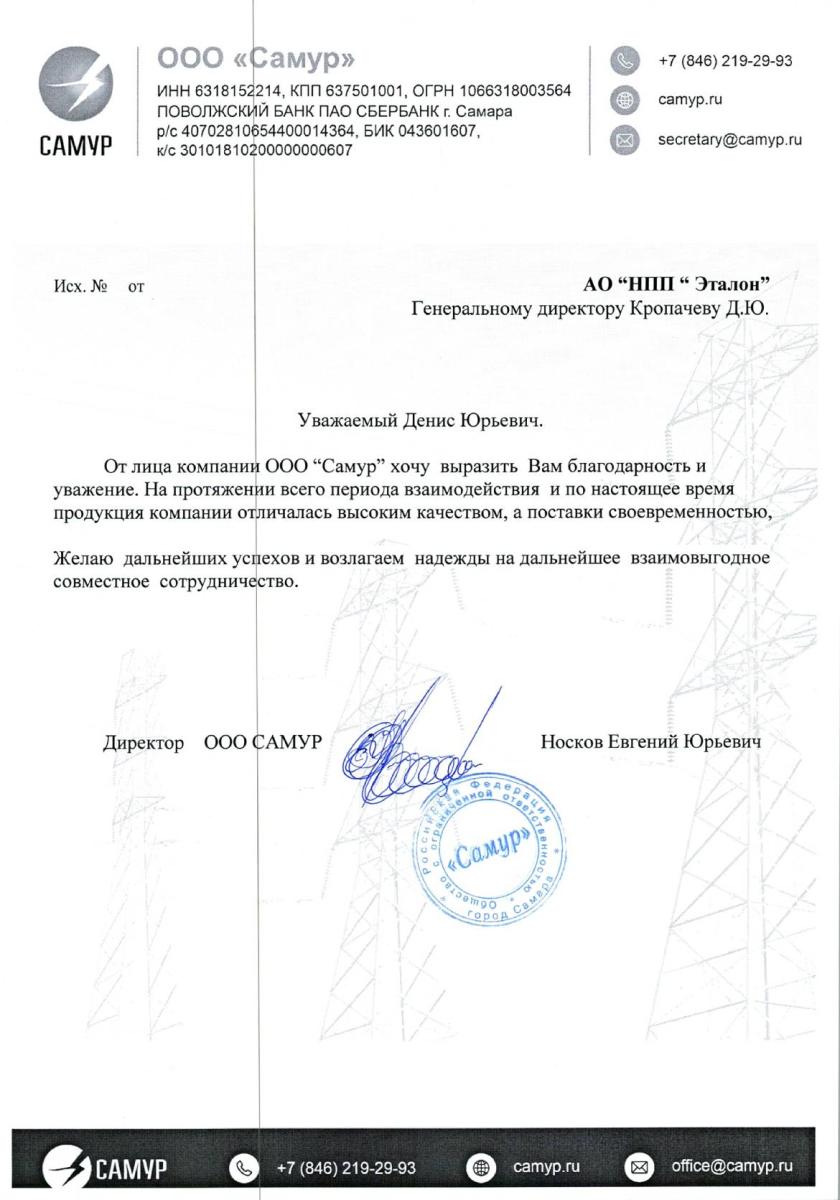

От лица компании ООО “Самур” хочу выразить Вам благодарность и уважение. На протяжении всего периода взаимодействия и по настоящее время продукция компании отличалась высоким качеством, а поставки своевременностью,
