Измерители физических величин многоканальные МИФВ

Скачать PDF
Цена и срок изготовления
по запросу

для измерения, хранения и обработки данных, полученных от подключаемых преобразователей физических величин (температуры, плотности теплового потока, напряжения, массы).

| МКСН.405544.030 РЭ



НАЗНАЧЕНИЕ:

Измеритель физических величин многоканальный МИФВ предназначен для измерения, хранения и обработки данных, полученных от подключаемых преобразователей физических величин (температуры, плотности теплового потока, напряжения, массы).

ПРИБОР ВЫПУСКАЕТСЯ ДВУХ ВИДОВ: МИФВ-1 и МИФВ-2.

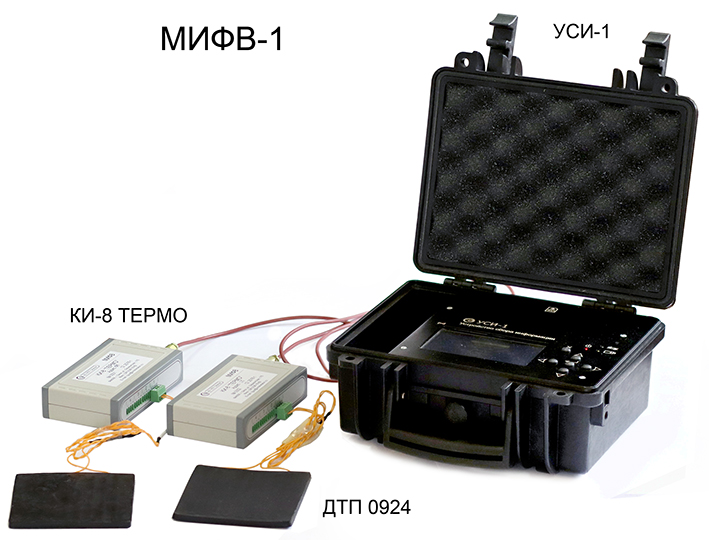

Прибор состоит из устройства сбора информации УСИ-1, коммутаторов измерительных КИ-8 ТЕРМО (далее – модулей) для МИФВ-1 или коммутаторов измерительных КИ-4 ТЕНЗО (далее – модулей) для МИФВ-2.

ПРИБОР ОБЕСПЕЧИВАЕТ ВВОД С КЛАВИАТУРЫ:

  • количества измерений (1...9999);
  • индикации выключения прибора после измерений;
  • даты и времени встроенных часов;
  • интервала времени между циклами измерений (25...60) с; (1...60) мин.;
  • единицы измерения для каждого модуля и каждого канала модуля для МИФВ-1 (мВ; °C; Вт/м2);
  • коэффициента преобразования ПТП (0,1...99,9 Вт/(м2•мВ));
  • вывод на экран результатов измерений каждого канала модуля;
  • вывод на экран значений температуры холодных концов термопар;
  • отображение на экране названия последнего сохраненного файла;
  • запись результатов измерений на SD карту;
  • подстройку по внешним опорным сигналам;
  • отключение после проведения измерений.

Модули преобразуют аналоговые сигналы преобразователей в цифровую форму и передают её устройству сбора информации УСИ-1 по интерфейсу RS-485. УСИ-1 обрабатывает результаты измерений в соответствии с установленной конфигурацией и сохраняет их на SD карте.



Тип исполь-зуемых преобра-зователей

Условное обозна-чение НСХ

Диапазон измеряемых температур, °С

Пределы допускаемой основной относительной погрешности, %

ТПР

B

от 300 до 1800

± 0,5

ТПП

S

от 0 до 1750

±0,3

ТХА

K

от – 50 до 1370

± 0,5

ТХК

L

от – 50 до 800

± 0,25

ТСМ

50М

от –100 до 200

± 0,2

ТСМ

100М

от –100 до 200

±0,2

ТСП

50П

от –100 до 850

± 0,2

ТСП

100П

от –100 до 850

± 0,2

ТС

Pt50

от –100 до 850

± 0,2

ТС

Pt100

от –100 до 850

± 0,2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение

Количество каналов измерения КИ-4 ТЕНЗО

4

Количество каналов измерения КИ-8 ТЕРМО

8

Диапазоны измеряемых параметров:

- плотности теплового потока, Вт/м²

- температуры, °С

- напряжения, мВ

- коэффициент преобразования, мВ/В



10…100

-100…1800

5…500

± 5,0

Пределы допускаемой основной абсолютной погрешности при измерении плотности теплового потока, Вт/м², не более, где С - значение коэфициента преобразования ПТП, Вт/(м²∙мВ)

±(0,006∙С)

Пределы допускаемой основной абсолютной погрешности при измерении напряжения, мкВ, не более, где Uизм – значение модуля измеренного напряжения, мкВ

± (6 + 1,5·10- 4·Uизм)

Время измерения одного модуля, с, не более

25

Возможность выбора периода регистрации, мин

1-60

Установка типа датчика по каналам

есть

Отображение значений измеренных величин во времени на экране прибора в виде таблицы

есть

Регистрация измеренных значений в отдельный файл на SD card

есть

Питание:

- блок питания напряжением, В



5

Потребляемая мощность ВА, не более

5

Габаритные размеры, мм:

- модуля

135х80х35

- УСИ-1

250х220х115



ВИД И КОЛИЧЕСТВО МОДУЛЕЙ ОПРЕДЕЛЯЕТСЯ ИСПОЛНЕНИЕМ ПРИБОРА:

ИСПОЛНЕНИЕ

Кол-во КИ-8 ТЕРМО, шт.

Кол-во КИ-4 ТЕНЗО, шт.

МИФВ-1-1

1

-

МИФВ-1-2

2

-

МИФВ-1-3

3

-

МИФВ-1-4

4

-

МИФВ-1-5

5

-

МИФВ-1-6

6

-

МИФВ-2-1

-

1

МИФВ-2-2

-

2

МИФВ-2-3

-

3

МИФВ-2-4

-

4

МИФВ-2-5

-

5

МИФВ-2-6

-

6



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

« Измеритель физических величин многоканальный
МИФВ - Х - Х   МКСН.405544.030 ТУ »
          1                         2

1. Обозначение ТУ

2. Исполнение прибора

КОМПЛЕКТНОСТЬ:

Кол-во

Примечание

Устройство сбора информации УСИ-1

1 шт.



Коммутатор измерительный КИ-4 ТЕНЗО

от 1 до 6 шт.*

для МИФВ-2

Коммутатор измерительный КИ-8 ТЕРМО

от 1 до 6 шт. *

для МИФВ-1

Кабель

от 1 до 6 шт. *



Соединитель 15EDGK-3,5-04P-1-4

от 8 до 48 шт. *

для МИФВ-1

Соединитель 15EDGK-3,5-06P-1-4

от 4 до 24 шт. *

для МИФВ-2

Руководство по эксплуатации

1 экз.



Формуляр

1 экз.



* Количество в зависимости от исполнения.
